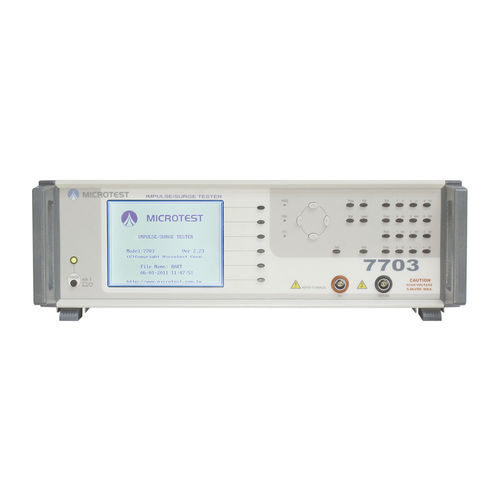

Тестер высокого напряжения 7703

ударной волныдля катушекдля статорного наматывания

Характеристики ■ Самая низкая индуктивность (0,5 мкГ) ■ HARM-анализ / HFLT-анализ ■ Высоковольтная калибровка ■ Программируемое импульсное напряжение ■ Встроенный накопитель 200 комплектов испытательных осциллограмм ■ Сравнение общей площади ■ Дифференциальное сравнение площадей ■ Сравнение волн ■ Плоский и коронный разряды ■ Поддержка интерфейсов RS-232, удаленного доступа и принтера MICROTEST 7703 - это импульсный тестер обмоток, обеспечивающий импульсное напряжение на выходе в диапазоне от 100 до 5000 В. В нем используются формы сигналов затухания, генерируемые L/C-резонансом, для анализа магнитных компонентов на наличие дефектов, таких как короткие замыкания между катушками или между слоями обмоточного провода. Данная модель специально разработана для инверторно-трансформаторных изделий и поддерживает режим анализа высокочастотных гармоник/шумов. Усиливая форму сигнала за счет высокочастотного резонанса, он позволяет точно обнаружить дефекты изоляции, вызванные утечкой из высоковольтного паза катушки. Тестер также предлагает различные режимы сравнения, включая сравнение общей площади, сравнение разности площадей, сравнение количества корон, сравнение количества джиттеров и сравнение формы волны.
