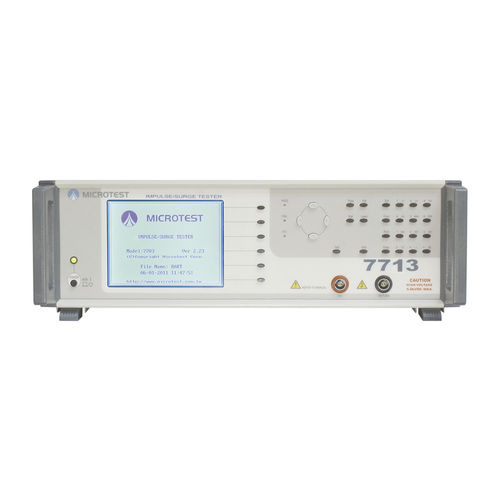

Тестер высокого напряжения 7713

ударной волныдля катушекнастольный

Характеристики ■ Самая низкая индуктивность (0,5 мкГ) ■ HARM-анализ / HFLT-анализ ■ Высоковольтная калибровка ■ Программируемое импульсное напряжение ■ Встроенный накопитель 200 комплектов испытательных осциллограмм ■ Сравнение общей площади ■ Дифференциальное сравнение площадей ■ Сравнение волн ■ Плоский и коронный разряды ■ Поддержка интерфейсов RS-232, удаленного доступа и принтера ■ Функция блокировки клавиш для предотвращения случайного прикосновения оператора к клавишам MICROTEST 7713 - импульсный тестер обмоток, обеспечивающий импульсное напряжение на выходе в диапазоне от 200 до 10000 В. В нем используются формы сигналов затухания, генерируемые L/C-резонансом, для анализа магнитных компонентов на наличие дефектов, таких как короткие замыкания между катушками или между слоями обмоточного провода. Данная модель специально разработана для инверторно-трансформаторных изделий и поддерживает режим анализа высокочастотных гармоник/шумов. Усиливая форму сигнала за счет высокочастотного резонанса, он позволяет точно обнаружить дефекты изоляции, вызванные утечкой из высоковольтного паза катушки. Тестер также предлагает различные режимы сравнения, включая сравнение общей площади, сравнение разности площадей, сравнение количества корон, сравнение количества джиттеров и сравнение формы волны. Эти режимы помогают точно определить и выявить дефектные изделия.
