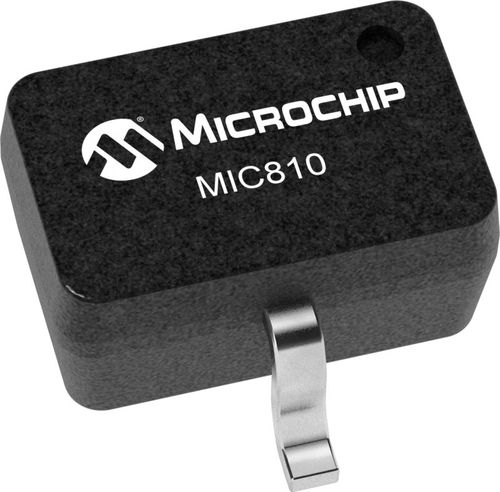

Супервизор для микропроцессора MIC810

MIC809 и MIC810 - это недорогие микропроцессорные контрольные схемы, которые контролируют источники питания в микропроцессорных системах. Функция этих устройств заключается в подаче сигнала сброса, если напряжение питания падает ниже установленного порогового уровня сброса. Доступно несколько различных пороговых уровней сброса для систем с питанием 3 В, 3,3 В или 5 В. MIC809 имеет активно-низкий выход /RESET, а MIC810 - активно-высокий выход RESET. Выход сброса гарантированно остается активированным в течение минимум 140 мс после того, как напряжение VCC поднимется выше установленного порогового уровня сброса. Благодаря наличию выходного каскада push-pull, MIC809/810 не требуют подтягивающего резистора на выходе. MIC809/810 поставляются в 3-контактном корпусе SOT-23 и SC-70. MIC809 также доступен с более коротким таймаутом сброса (30 мс мин.). См. MIC809-5. Дополнительные функции Прецизионный монитор напряжения для источников питания 3 В, 3,3 В или 5 В /RESET остается в силе при напряжении VCC до 1,4 В для корпусов SOT-23 /RESET остается действительным при VCC не ниже 1 В для корпусов SC70 Типичный ток питания менее 15 мкА для корпусов SOT-23 типичный ток питания 5 мкА для корпусов SC70 минимальная длительность импульса сброса 140 мс Выпускаются в 3-контактном корпусе SOT-23 и SC-70
