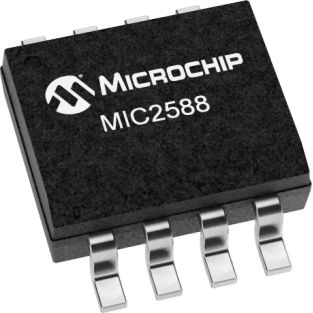

Заменяемый контроллер питания в горячем состоянии MIC2588

интегральная схема

MIC2588 и MIC2594 - это одноканальные контроллеры горячей замены с отрицательным напряжением, разработанные для обеспечения безопасной установки и извлечения печатных плат в высоковольтные системные объединительные платы под напряжением при использовании минимального количества внешних компонентов. MIC2588 и MIC2594 выпускаются в 8-контактном корпусе SOIC и работают совместно с внешним N-канальным МОП-транзистором, затвор которого управляется для обеспечения ограничения пускового тока и управления скоростью нарастания выходного напряжения. Также предусмотрена защита от перегрузки по току, включающая программируемый порог перегрузки по току. При перегрузке выходного сигнала включается контур регулирования постоянного тока, чтобы обеспечить регулирование системного источника питания. Если состояние неисправности превысит встроенную задержку срабатывания 400 мкс, MIC2588 и MIC2594 заблокируют выход автоматического выключателя и останутся в выключенном состоянии до сброса путем подачи питания на вывод UV/OFF или на ИС. Главный сигнал Power-Good указывает на то, что выходное напряжение схемы плавного пуска находится в пределах допустимого диапазона. Этот сигнал может быть использован для включения одного или нескольких модулей DC-DC-преобразователя. Характеристики изделия Обеспечивает безопасную установку и извлечение из объединительных плат под напряжением -48 В (номинальное) Работает при напряжении от -19 до -80 В Функция электронного прерывателя цепи Встроенная задержка срабатывания на 400 мкс (tFLT) Регулируемый максимальный выходной ток при неисправностях Программируемое ограничение пускового тока Быстрая реакция на короткое замыкание (< 1 мкс) Программируемые блокировки пониженного и повышенного напряжения (MIC2588-xBM) Программируемый гистерезис UVLO (MIC2594-xBM) Сообщение о неисправностях: Выходной сигнал Active-HIGH (-1BM) и Active-LOW (-2BM) Power-Good
