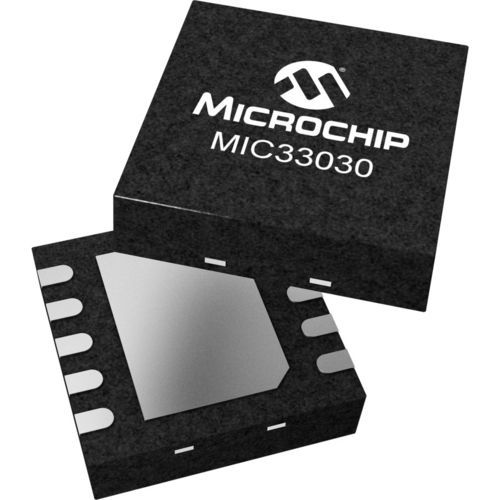

Электронный регулятор мощности MIC33030

постоянный токс частотой коммутациисинхронный

MIC33030 - это высокоэффективный синхронный регулятор с частотой 8 МГц и током 400 мА, оснащенный внутренним индуктором и режимом HyperLight Load®. Режим HyperLight Load® обеспечивает очень высокую эффективность при малых нагрузках и сверхбыструю переходную характеристику, которая идеально подходит для питания напряжений ядра процессора. Дополнительным преимуществом этой фирменной архитектуры является очень низкое выходное напряжение пульсаций во всем диапазоне нагрузок благодаря использованию небольших выходных конденсаторов. Миниатюрный корпус размером 2,0 мм x 2,5 мм экономит драгоценное пространство на плате благодаря встроенному индуктору и требует всего двух внешних конденсаторов. MIC33030 разработан для использования с миниатюрными выходными конденсаторами емкостью всего 2,2 мкФ. Благодаря этому MIC33030 обладает простотой использования LDO и эффективностью преобразователя постоянного тока HyperLight Load®. В режиме HyperLight Load® MIC33030 достигает эффективности 75% при нагрузке 1 мА, при очень низком токе покоя 21 мкА. При более высоких нагрузках MIC33030 обеспечивает постоянную частоту переключения до 8 МГц. MIC33030 выпускается в 10-контактном корпусе 2,5 мм x 2,0 мм с диапазоном рабочих температур спая от -40°C до +125°C. Характеристики продукта Упрощение конструкции до двух внешних конденсаторов Входное напряжение: от 2,7 В до 5,5 В Точность выходного напряжения ±2,5% в зависимости от температуры выходной ток 400 мА Эффективность до 75% при токе 1 мА типичный ток покоя 21 мкА ШИМ с частотой до 8 МГц в непрерывном режиме Сверхбыстрая переходная характеристика пульсация 30 мВп в режиме HyperLight Load® пульсация выходного напряжения 7 мВ в режиме полной ШИМ Полностью интегрированные MOSFET-переключатели 0.ток отключения 01 мкА Тепловое отключение и защита от ограничения тока Доступны фиксированные и регулируемые варианты выходного напряжения (от 0,7 до 3,6 В) 2.5 мм x 2,0 мм 10-свинцовый
