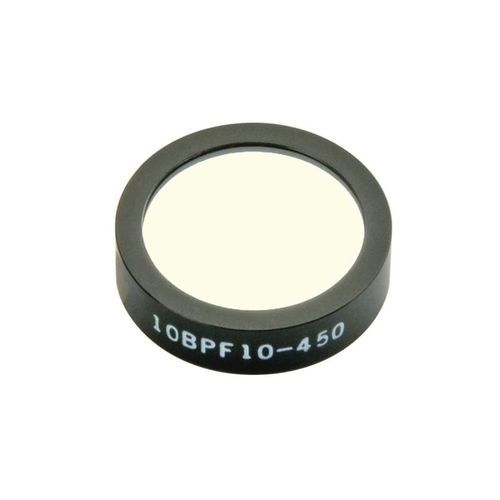

Оптический фильтр с полосой пропускания 10BPF10 series

видимого светаультрафиолетовыйближний ИК-спектр

Наши полосовые фильтры пропускают узкую спектральную полосу ультрафиолетового, видимого или инфракрасного излучения и отклоняют внеполосные длины волн от рентгеновского до дальнего ИК-диапазона. Области применения включают спектральную радиометрию, медицинскую диагностику, химический анализ, колориметрию, астрономию или любое другое применение, где требуется спектральная изоляция. -Внешнеполосное блокирование менее 0,01% (10-4) -Центральные длины волн от 310 нм до 900 нм -Отличная температурная стабильность -Диаметр 25,4 мм и площадь 50,8 мм -Большой срок службы в суровых условиях окружающей среды Конструкция с просечками и ламинацией Конструкция с мягким покрытием с начертанием и ламинированием широко используется для полосовых и краевых фильтров. Компоненты оптического фильтра наносятся на отдельные пластины подложки. Затем эти пластины подвергаются скрайбированию для удаления пленки симметрично вокруг требуемых активных областей пленки оптических фильтров, которые должны быть изготовлены из пластины. Затем пластины ламинируются влагостойкой эпоксидной смолой. В местах нанесения надписей образуется уплотнение из стекла и эпоксидного стекла, образующее наилучший барьер для проникновения влаги. Фильтры вырезаются по прорисовке до готового размера с помощью алмазного режущего инструмента. При необходимости на вырезанные фильтры могут быть нанесены дополнительные барьеры от влаги, чтобы продлить срок службы. Кривые пропускания полосовых фильтров Полосовой фильтр определяется областью полосы пропускания. Две длины волны в полосе пропускания, где коэффициент пропускания равен 50% от пикового коэффициента пропускания, называются длинами волн половинной мощности. Полоса пропускания - это разница между длинами волн половинной мощности, которая называется полной шириной на половине максимума (FWHM).
