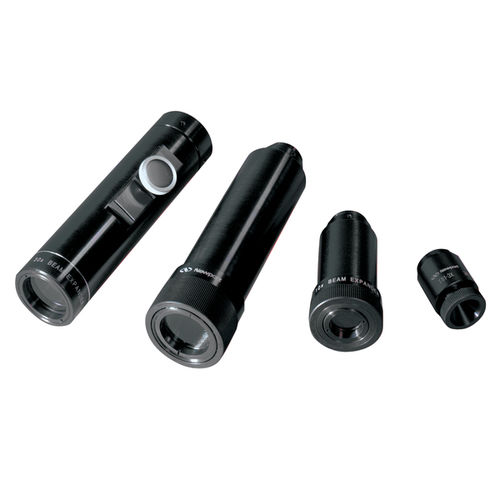

Расширитель пучка T81 series

лазерный

Наши расширители лазерных лучей обеспечивают недорогое средство фокусировки и формирования лазерных лучей с высокой степенью точности. -Коэффициенты расширения от 3x до 30x -Галилеевская оптическая конструкция -Искажение волнового фронта менее λ/4 -Пропускание более 95% -Идеально подходит для использования с гелий-неоновыми лазерами -Экономичная цена расширения луча Оптическая конструкция Tropel Эти расширители пучка Galilean включают в себя высоко оцененные оптические конструкции Tropel с улучшенной регулировкой и креплением. Они идеально подходят для приложений, в которых необходимо сформировать небольшое пятно на некотором расстоянии от лазера, или где необходимо расширить диапазон коллимации для освещения, или для выравнивания удаленных объектов. Искажение волнового фронта менее λ/4 гарантирует минимальный размер сфокусированного пятна даже на больших расстояниях. Линзы имеют антибликовое покрытие из фторида магния, оптимизированное для 632,8 нм, обеспечивающее пропускание более 95%. Производительность расширителя лазерного пучка Приведенная ниже зависимость между увеличением M, размером пятна S, дальностью R и глубиной резкости Z предполагает использование гелий-неонового лазера в режиме TEM00 с лучом диаметром 0,8 мм при уровне интенсивности 1/e2. Значения в таблице основаны на соотношении S = KR/M. Для S, выраженного в миллиметрах, и R в метрах, K = 1,1 для наших T81-3X. T81-10X и T81-20X и K = 1,2 для наших T81-30X. Глубина резкости Z определяется как расстояние, на котором диаметр луча не превышает в 1,4 раза значение на талии луча S. Значения для Z вычисляются по формуле Z=2,5S2, где S выражено в миллиметрах, а Z в метрах.
