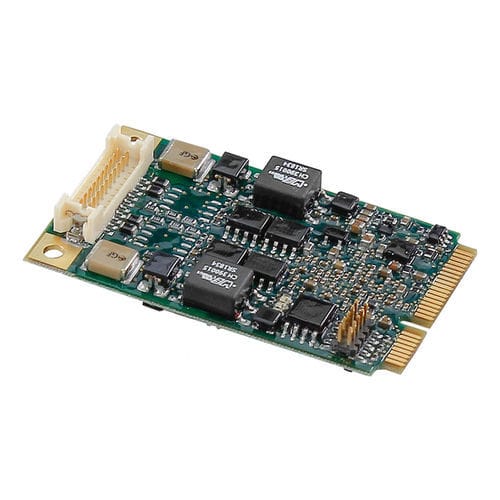

Интерфейсная плата PCIe D017M

Mini PCI ExpressFPGAEthernet

D017M - это интерфейсная плата MVB для систем Mini PCI Express. Модуль обеспечивает один линейно-резервируемый гальванически изолированный интерфейс с линиями A и B. В качестве физических уровней могут быть выбраны EMD или ESD+. собственный контроллер MVB компании duagon реализован в ПЛИС и поддерживает все 4096 портов данных процесса. Дополнительный 32-разрядный программный процессор обрабатывает весь стек данных сообщений с помощью удобного интерфейса. D017M полностью соответствует стандарту TCN IEC 61375 вплоть до MVB класса 4. Дополнительный администратор шины управляет всей сетью MVB и может быть сконфигурирован с помощью сетевого инструмента duagon D2000. Для удовлетворения требований различных приложений физический уровень MVB (линейные приемопередатчики, гальваническая развязка, генерация питания для оконечных устройств MVB) либо входит в состав мини-платы PCIe, либо размещается на специальной плате PHY. Эта плата включает в себя два разъема SUB-D и входит в комплект поставки D017M. К интерфейсной плате прилагается пакет драйверов хоста, предоставляющий унифицированный интерфейс прикладного программирования (API) для доступа к различным протоколам и функциям. Драйвер хоста основан на клиент-серверной модели, где хост-система выступает в роли клиента, а D017M - в роли сервера. Пакет драйверов доступен для различных операционных систем, таких как Windows и Linux, и может быть легко перенесен на любую встраиваемую ОС. D017M предназначен для работы в жестких условиях эксплуатации подвижного состава и соответствует стандарту EN 50155: -рабочая температура от 40 до +85°C покрытие от влажности повышенной устойчивости к электромагнитным помехам и вибрациям
