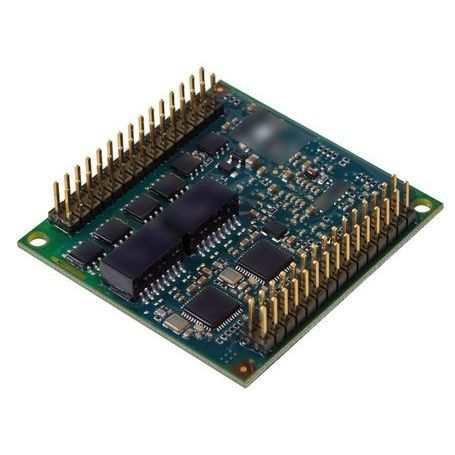

Интерфейсная плата PCI D013E

ProfiNetEthernetпоследовательная

D013E - это многоцелевой интерфейс с двумя контроллерами Ethernet и встроенной вычислительной мощью. Встроенные контроллеры Ethernet, разработанные компанией duagon, отличаются аппаратной приоритизацией и очень низким уровнем джиттера. В компактном компоненте размером 48 x 50 мм заключены все функции, необходимые для работы с Ethernet. Его можно рассматривать как коммуникационную микросхему, работающую с различными протоколами Ethernet. D013E снижает требования к хост-системе, поскольку не требуется дополнительной мощности процессора для стека Ethernet. Кроме того, основному приложению не нужно делить процессорную мощность со сложными стеками протоколов Ethernet. D013E полностью соответствует стандарту IEEE 802.3 и поддерживает такие функции, как Auto Polarity, Auto Negotiation и Auto-DI-X. D013E подготовлен для будущего стандарта IEC 61375-3-4 "Ethernet на тяговых транспортных средствах". Он поддерживает различные протоколы Ethernet, такие как TRDP, TRDP с SDTv2, CIP, IPTCom, PROFINET, UDP или TCP/IP. Опционально доступны различные виды веб-сервисов. Опциональный внутренний коммутатор позволяет строить гирляндные цепи и запускать соответствующие кольцевые протоколы. В комплект поставки также входят драйверы для обходных реле (сами обходные реле в комплект поставки не входят). Компонент включает в себя магнитные элементы с гальванической изоляцией, PHY, контроллер протоколов и простой хост-интерфейс. С помощью набора драйверов duagon D013E, имеющий простую в использовании эмуляцию UART, может быть очень быстро интегрирован практически в любую хост-систему благодаря небольшому набору регистров (каждый длиной 8 бит). D013E не нуждается в широком диапазоне адресов по сравнению с решениями на основе двухпортовой памяти. Различные хост-интерфейсы, такие как последовательный (RS/TX),
