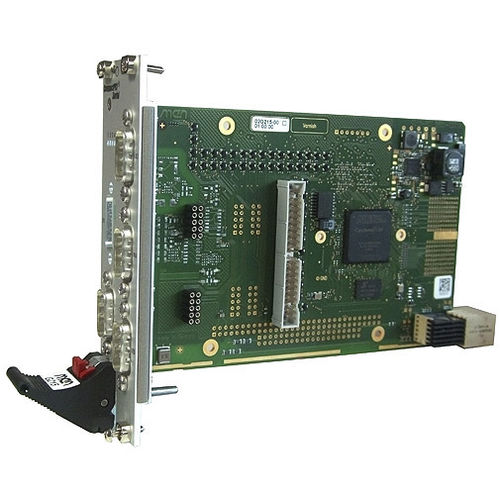

Интерфейсная плата CompactPCI G215

FPGACAN Busпоследовательная

G215 представляет собой универсальную интерфейсную плату на базе 3U CompactPCI Serial. Физический уровень может быть реализован для каждого канала отдельно с помощью SA-адаптеров. SA-Adapters - это небольшие универсальные платы, обеспечивающие драйверы линий для традиционных последовательных входов/выходов, интерфейсов полевых шин и других функций ввода/вывода. SA-адаптеры обычно используют 9-контактные разъемы D-Sub на передней панели, а также могут быть подключены к передней панели с помощью ленточного кабеля. Концепция SA позволяет добавлять к G215 дополнительные интерфейсы ввода/вывода, повышая гибкость в отношении линейных приемопередатчиков и требований к изоляции. Два SA-адаптера могут быть установлены непосредственно на G215, еще до шести адаптеров требуют дополнительного места на передней панели и могут быть подключены к носителю с помощью ленточного кабеля. G215 поставляется в стандартной конфигурации с пятью предустановленными функциями на 8 HP: два интерфейса CAN, два UART и один 8-канальный интерфейс цифрового ввода/вывода. Соответственно, duagon предлагает большой выбор SA-адаптеров, которые могут быть заказаны по мере необходимости, например, для UART. Функции ввода/вывода платы реализованы с помощью ПЛИС, что делает ее очень гибким и недорогим решением для выделенного последовательного ввода/вывода. Плата подходит для любых целей - от индивидуальной комбинации входов/выходов до специализированной 8-портовой платы CAN или даже интеллектуальной платы ввода/вывода с программным ядром Nios на 4, 8 или 12 HP. duagon также предлагает возможность доступа к дополнительным сигналам ввода/вывода, включая высокоскоростные интерфейсы, через задние входы/выходы на разъемах CompactPCI Serial P3 и P4. После включения питания ПЛИС автоматически загружается из последовательной флэш-памяти объемом 4 Мбайт. Для облегчения обновления эта флэш-память доступна пользователю. Для дополнения функций ПЛИС доступны конфигурации с памятью DDR2 SDRAM объемом до 64 МБ.
