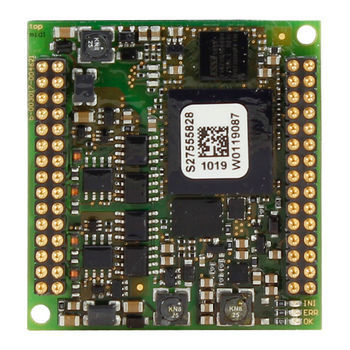

Интерфейсная плата FPGA D013

последовательнаяпромышленная

D013 - это многофункциональный MVB-интерфейс, занимающий небольшую площадь 48 x 50 мм. Это полнофункциональная коммуникационная микросхема MVB, включающая все функции архитектуры MVB, такие как данные процесса и сообщения, администратор шины, а также EMD или ESD+. собственный MVB-контроллер duagon реализован в ПЛИС и поддерживает все 4096 портов данных процесса. Дополнительное 32-разрядное программное ядро управляет всем стеком данных сообщений с помощью удобного интерфейса. D013 выпускается в двух конфигурациях: MDFULL: пассивный MVB-интерфейс с MVB-контроллером duagon SERVER: активный MVB-интерфейс, включающий стек протокола реального времени Message Data (MD RTP). Такой подход позволяет минимизировать требования к процессору хост-системы, поскольку основная часть коммуникационного программного обеспечения выполняется на интерфейсе duagon Опционально поставляемый Bus Administrator управляет всей сетью MVB и может быть сконфигурирован с помощью фирменного сетевого инструмента duagon. D013 полностью соответствует стандарту TCN IEC 61375 вплоть до класса 4. Он предназначен для работы в тяжелых условиях тяги и соответствует стандартам EN 50121, EN 50155 и EN 61373, например: -рабочей температуре от 40 до +85°C Покрытие против влажности Повышенная устойчивость к электромагнитным помехам и вибрациям ОСОБЕННОСТИ Встроенные линейные приемопередатчики MVB (включая гальваническую изоляцию) Возможность конфигурирования для работы в 8-разрядном параллельном или последовательном (UART) режиме D013 может быть припаян, подключен или запрессован в системную плату (опция запрессовки) Модуль совместим с физическими уровнями MVB EMD и ESD+ Функции администратора шины MVB доступны в качестве опции D013 соответствует стандартам EN50121, EN50155, EN 61373 и IEC61375,
