Решетчатый настил из металла

прессованныйпрессованный сварныйсварной

Информация о продукте

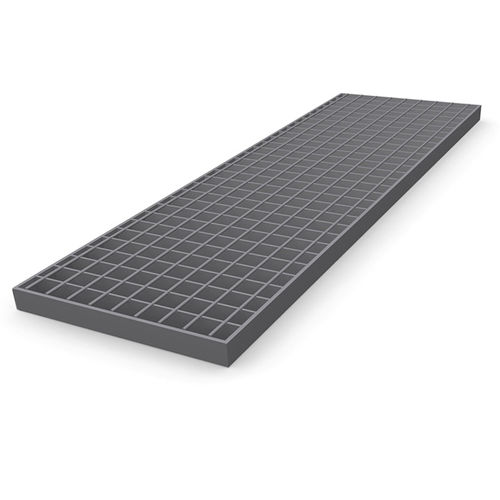

Типичный сварной прессованный настил изготавливается с несущими прутьями из витого квадратного профиля, обеспечивающими защиту от скольжения. Если требуется более эстетичный вид, вместо стандартных покровных прутков можно использовать гладкие круглые прутки. Версия с круглыми гладкими прутками возможна для общепринятых делений ячеек, приведённых ниже.

Технические данные
Общепринятое деление ячеек
Несущая полоса | Покровная полоса
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*Вариант с круглыми гладкими прутками возможен с ограничениями для отмеченных комбинаций

Стандартные профили несущих полос
Несущая полоса 2 мм | Несущая полоса 3 мм | Несущая полоса 4 мм | Несущая полоса 5 мм
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Крепления / прижимные скобы

• Приварные пластины с отверстиями: приварные пластины с отверстиями по спецификации заказчика; винты обычно поставляются заказчиком.
• Двойной зажим B: 2 верхние части скобы, нижняя часть зажима, 2 шестигранных болта и 2 квадратных гайки.
• Соединитель (стыковка) решётки: верхняя и нижняя части с резьбой и винтом с внутренним шестигранником для стыков.
• Крепление Hilti: соединённые верхняя и нижняя части скобы; высокая виброустойчивость, монтаж одним человеком и сокращение времени установки.
• Зажим B: верхняя часть скобы, нижняя часть, болт M8x60 и квадратная гайка M8.
• Зажим B 10: верхняя часть скобы, винт с внутренним шестигранником, нижняя часть и гайка.
• Зажим S: винт с плоской головкой, нижняя часть зажима и квадратная гайка.
• Предохранительный зажим A: верхняя часть предохранительного зажима, нижняя часть, шестигранный болт и квадратная гайка.
• Предохранительный зажим D: верхняя часть предохранительного зажима, нижняя часть, шестигранный болт и квадратная гайка.

Характеристики / технические спецификации

• Тип: сварные прессованные решётки с возможностью исполнения с гладкими круглыми покровными прутками.
• Метод изготовления: прессовая сварка (несущие и покровные прутки сварены в точках пересечения).
• Варианты покровных прутков: гладкие круглые прутки для эстетики; витые квадратные прутки для повышенной противоскользящей способности.
• Совместимость: вариант с круглыми прутками применим к приведённым общим делениям ячеек; отмеченные * комбинации возможны с ограничениями.
• Стандартные профили: серии 25–80 с толщинами 2–5 мм, как указано в таблице.
• Крепления: широкий ассортимент крепёжных решений (пластины, скобы, соединители, Hilti и т.д.).
