Решетчатый настил из металла

прессованный сварныйсварнойпрочный

Описание

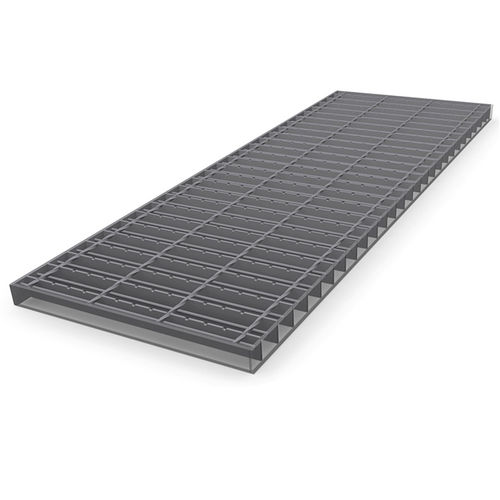

Этот прессованный сварной настил разработан для использования на морских буровых платформах (offshore). Он соответствует требованию, что калибровочный шар диаметром 15 мм не должен проходить сквозь ячейку. Для этого между несущими полосами по направлению несущих полос вставляется круглый прут определённого диаметра, который в процессе контактной (сопротивительной) сварки полностью сваривается с низом витых поперечин, что обеспечивает дополнительную устойчивость в суровых условиях offshore.

Технические данные
Общепринятое деление ячеек
Несущая полоса — Покровная полоса
34,30 — 101,6
38,28 — 101,6

Стандартные профили несущих полос
Несущая полоса 3 mm — Несущая полоса 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Крепления / аксессуары

• Вварные перфорированные пластины — пластины с отверстиями, вваренные по спецификации заказчика; крепёж предоставляет заказчик.
• Двойной зажим B — 2 верхние части скобы, нижняя часть зажима, 2 шестигранных болта и 2 четырёхгранные гайки.
• Крепление на установочном болте — состоит из установочного болта и фиксирующей фланцы; для сильно коррозионной среды доступно исполнение X-BT; предустановленная версия X-GR RU.
• Соединитель для стыка решётки — верхняя и нижняя части с резьбой и винт с внутренним шестигранником.
• Хилти-зажим — верхняя и нижняя части скобы соединены; высокая устойчивость к вибрациям, удобство монтажа одним человеком, сокращение времени установки.
• Зажим B — верхняя часть скобы, нижняя часть, болт M8x60 и четырёхгранная гайка M8.
• Зажим B 10 — верхняя часть скобы, болт с внутренним шестигранником, нижняя часть и гайка.
• Зажим S — винт с плоской головкой, нижняя часть зажима и четырёхгранная гайка.
• Предохранительный зажим A — верхняя предохранительная часть, нижняя часть зажима, шестигранный болт и четырёхгранная гайка.
• Предохранительный зажим D — верхняя предохранительная часть, нижняя часть зажима, шестигранный болт и четырёхгранная гайка.

Характеристики / технические спецификации

• Назначение: настилы для буровых/морских платформ (offshore).
• Требование удержания: калибровочный шар диаметром 15 мм не должен проходить через ячейку.
• Конструкция: круглый прут, вставленный между несущими полосами и полностью сваренный методом контактной (сопротивительной) сварки с витими покровными полосами.
• Эффект: повышенная устойчивость при высоких нагрузках и в тяжёлых условиях эксплуатации на платформах.
• Общепринятое деление ячеек: 34,30 — 101,6 и 38,28 — 101,6.
• Стандартные профили несущих полос (3 mm / 5 mm): 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5.
