Решетчатый настил из металла

прессованный сварный

Описание продукта

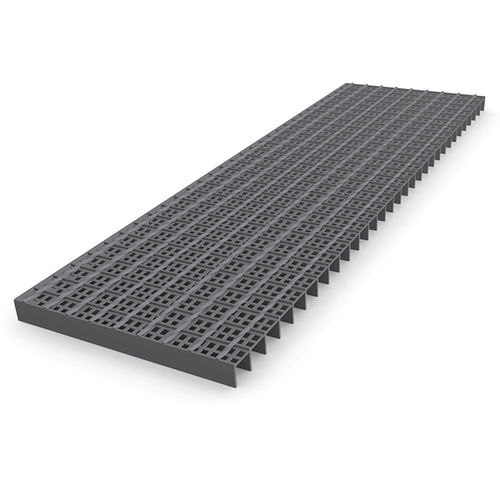

Сварной прессованный настил MEISER с перфорированными пластинами для получения мелкоячеистой решётки. Когда из‑за технических ограничений стандартные сварные прессованные настилы не обеспечивают требуемых малых размеров ячеек, приваривание между несущими полосами полос перфорированной стали с максимальным отверстием 8 мм позволяет получить экономичную мелкоячеистую конструкцию, предотвращающую провал мелких предметов. Данный настил соответствует испанскому стандарту № 486/1997 (BO 23.04.1997, № 97/1997).

Технические данные
Общепринятое деление ячеек
НЕСУЩАЯ ПОЛОСА — ПОКРОВНАЯ ПОЛОСА
34,30 — 38,1 — 50,8

Стандартные профили несущих полос
НЕСУЩАЯ ПОЛОСА 2 MM — НЕСУЩАЯ ПОЛОСА 3 MM
25/2 — 25/3
30/2 — 30/3
40/2 — 40/3

Крепления / аксессуары

• Приварные пластины с отверстиями — пластины по спецификации заказчика; крепёж обеспечивает монтажник.
• Двойной зажим B — 2 верхние части скобы, нижняя часть зажима, 2 шестигранных болта и 2 четырёхгранных гайки.
• Крепление установочным болтом — установочный болт и фиксирующая фланца; доступны варианты для высококоррозионных условий (например, X-BT); возможна предварительная сборка X-GR RU.
• Стыковой соединитель — верхняя и нижняя части с резьбой и винт с внутренним шестигранником для соединения панелей.
• Клемма Hilti — верхняя и нижняя части соединены; высокая виброустойчивость и ускоренный монтаж одним специалистом.
• Клемма B — верхняя часть скобы, нижняя часть, болт M8x60 и четырёхгранная гайка M8.
• Клемма B 10 — верхняя часть скобы, винт с внутренним шестигранником, нижняя часть и гайка.
• Клемма S — болт с плоской головкой, нижняя часть и четырёхгранная гайка.
• Предохранительная клемма A — предохранительная верхняя часть, нижняя часть, шестигранный болт и четырёхгранная гайка.
• Предохранительная клемма D — предохранительная верхняя часть, нижняя часть, шестигранный болт и четырёхгранная гайка.

Характеристики / технические спецификации

• Тип продукта: сварной прессованный настил с перфорированными полосами, приваренными между несущими полосами, для получения мелкоячеистой решётки.
• Максимальный диаметр отверстий в привариваемых пластинах: 8 мм.
• Назначение: предотвращение провала предметов определённого размера при использовании сварных прессованных настилов.
• Соответствие: испанский стандарт № 486/1997 (BO 23.04.1997, № 97/1997).
• Общепринятое деление ячеек: 34,30 / 38,1 / 50,8.
• Стандартные профили несущих полос: 25/2, 30/2, 40/2 (2 mm) и 25/3, 30/3, 40/3 (3 mm).
• Доступные крепления: приварные пластины, различные типы зажимов, установочные болты, стыковые соединители и варианты для коррозионных сред.
