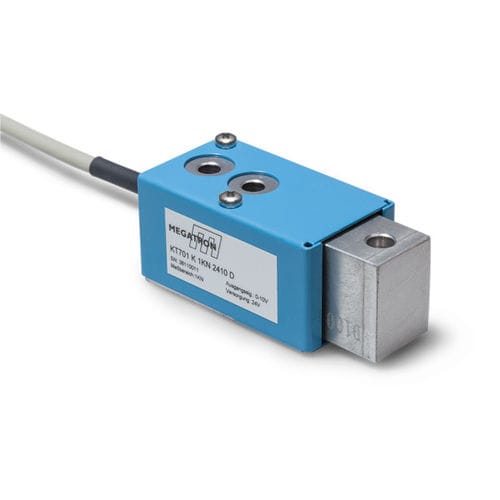

Датчик силы при резке KM701

с двойной балкойс помощью тензометрического датчикадля взвешивания

Компактный датчик силы с алюминиевым измерительным корпусом для диапазонов 200 Н, 500 Н и 1 кН Технология тензометрических датчиков с полным мостом Уитстона Приложение силы через резьбу M5 Очень компактная конструкция: 68 × 30 × 29 мм Высокая точность измерения с нелинейностью ≤ 0,05 % Fnom Точное измерение средних сил растяжения и сжатия Серия KM701 представляет собой компактные тензодатчики с изгибным стержнем, рассчитанные на силы до 1 кН. Их алюминиевый измерительный корпус работает по принципу изгибного стержня и оснащён полномостовой тензометрической схемой Уитстона. Эта проверенная технология обеспечивает точные и стабильные результаты измерений. Отличительной особенностью данной конструкции является разделение крепления и приложения силы: датчик крепится к жесткой конструкции с помощью двух винтов, а сила прикладывается через резьбовое отверстие M5. Это позволяет отделить силы крепления от фактического измерения, тем самым повышая точность и надежность. Благодаря очень низкой нелинейности и высокой повторяемости датчик KM701 идеально подходит для задач, требующих надёжного и воспроизводимого измерения силы. Типичные области применения включают процессы соединения и сборки в автоматизации, а также контроль последовательностей движений в машинах и оборудовании. Варианты Номинальное усилие: 200 Н, 500 Н или 1 кН Принадлежности: усилитель измерения усилия IMA2 DMS с аналоговым выходным сигналом (например, 0–10 В, 4–20 мА). Для серийного производства возможны дополнительные адаптации в соответствии с требованиями заказчика, такие как предварительно смонтированные кабели и разъёмы, изменение диаметра отверстий для крепления или приложения силы, а также 6-проводная версия.
