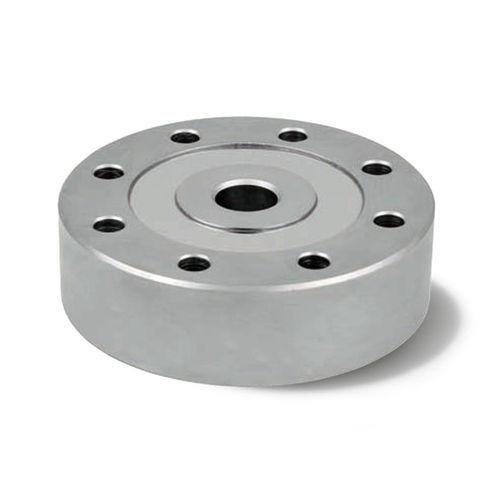

Датчик силы при сжатии KMC180

плоского типас помощью тензометрического датчикааналоговый

Компактная габаритная высота и большая опорная поверхность для сжимающих усилий до 300 кН Датчики силы серии KMC180 представляют собой плоские тензодатчики, также известные как «панкейки» или «сжимающие диски». Они рассчитаны на сжимающие силы до 300 кН и обладают большой опорной поверхностью, обеспечивающей равномерное распределение силы. Благодаря общей высоте 53 мм датчик KMC180 остается сравнительно компактным, несмотря на высокую номинальную силу, что дает ему преимущества перед многими стандартными решениями в этом классе нагрузок, которые, как правило, значительно выше. Усилие прикладывается через центральное сквозное отверстие, подходящее для болтов прикладывания усилия диаметром 30 мм. Измерительный элемент из никелированной стали защищен от коррозии и оснащен полным тензометрическим мостом Уитстона. Линейность, гистерезис и повторяемость составляют по ±0,03 % от полной шкалы. Каждый датчик KMC180 в стандартной комплектации поставляется с протоколом испытаний, подтверждающим точность результатов измерений. Благодаря классу защиты IP66 датчик KMC180 надежно защищен от пыли и струй воды. Типичные области применения включают прессы, испытательные стенды, автомобильные весы, весы для больших резервуаров и другие промышленные задачи измерения, связанные с высокими сжимающими усилиями. По сравнению со многими стандартными плоскими тензодатчиками модель KMC180 выделяется сочетанием прочной конструкции, большой опорной поверхности, высокой точности и низкопрофильной конструкции. Для серийного производства возможны дополнительные модификации в соответствии с требованиями заказчика, например изменение диаметра отверстия для монтажа или приложения силы, дополнительные зенковки для монтажных отверстий, кабели по индивидуальному заказу или различные варианты разъемов.
