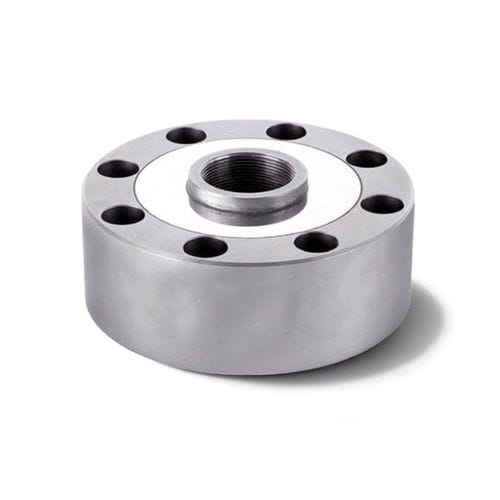

Датчик силы при сжатии KMC100

плоского типас помощью тензометрического датчикааналоговый

Компактная габаритная высота и высокая точность при больших усилиях Серия KMC100 представляет собой плоские тензодатчики для измерения сил сжатия в диапазоне от 50 кН до 300 кН. Она представлена в трёх исполнениях с диаметрами от 105 до 141 мм и общей высотой 37 мм и 57 мм. Несмотря на высокие номинальные усилия, общая высота остаётся небольшой, что упрощает интеграцию в станки и системы. Усилие прикладывается по центру через метрическую резьбу, размер которой зависит от выбранного диапазона измерения: M16 для 50 кН, M32 для 100 кН и 200 кН, а также M40 для 300 кН. Измерительный элемент из никелированной стали защищён от коррозии и оснащён полным тензометрическим мостом Уитстона. Линейность, гистерезис и повторяемость составляют по ±0,03 % от полной шкалы. Каждый датчик KMC100 поставляется с протоколом испытаний, подтверждающим точность результатов измерений. Экранированный соединительный кабель длиной 6 м обеспечивает надёжную передачу сигнала даже на большие расстояния. Благодаря классу защиты IP66 датчик KMC100 надёжно защищён от пыли и струй воды. Типичные области применения включают прессы, испытательные стенды, автомобильные весы, весы для больших резервуаров и другие промышленные измерительные задачи, связанные с высокими силами сжатия. По сравнению со многими стандартными плоскими тензодатчиками модель KMC100 выделяется сочетанием высокой точности, компактной конструкции и прочности корпуса, доступного в нескольких размерах.
