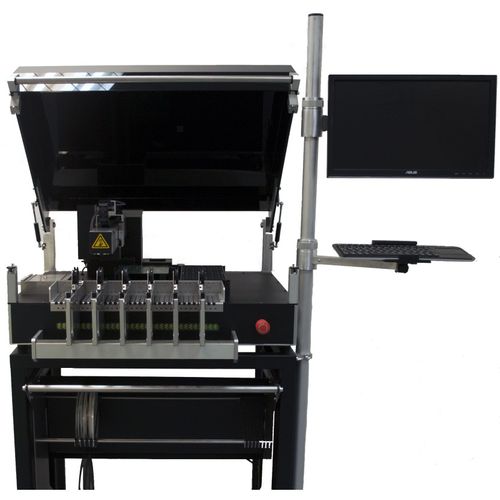

Манипулятор для захвата, подъема и перемещения деталей SMT P20

автоматическийс оптической системой выравнивания

ТЕХНИЧЕСКИЕ ДАННЫЕ рабочее место максимум. 540х480 мм Ассортимент компонентов от 0201 до 40х80 мм минимальный шаг 0,4 мм пакеты с компонентами ленты / палки / лотки / насыпь Центрирование компонентов система оптического выравнивания Коэффициент размещения до 1600 миль в час. Мощность питателя макс. 33x8 мм - автоматическая ленточная подача + 40x8 мм подача полосок и 2 x (300 x 200 мм) - IC-планшет с размером PCB 200 x 300 мм Резолюция Ось X / Y - 0,008 мм (линейный энкодер) Z - ось: 0,02 мм (линейный энкодер) Вращение: 0,01° (вращающийся датчик) Точность размещения +/- 0,03 мм Размеры и вес 840 x 630 x 430 мм / прибл. 95 кг Поставка 110-230 В / 50-60 Гц / 1250 Вт / 0,6 МПа / 20 л/мин КЛЮЧЕВЫЕ ОСОБЕННОСТИ Машина выбора и места SMT точности автоматическая с системой видения автоматический подбор и установка головки автоматический сменщик форсунок ( 6 инструментов) верхняя система камер для автоматического фидуцирования нижняя камера - система оптической центровки для SMD-компонентов Гербер - и редактор САПР режим обучения - электронный манипулятор интеллектуальная система подачи - шина CAN проверка зрения точности печати паяльной пасты и точности размещения компонентов операционной системы: Windows 7 удалённое обслуживание через интернет Графический интерфейс пользователя Область применения подходящий для малого и среднего производства квалифицированный для подбора и размещения всех типов компонентов
