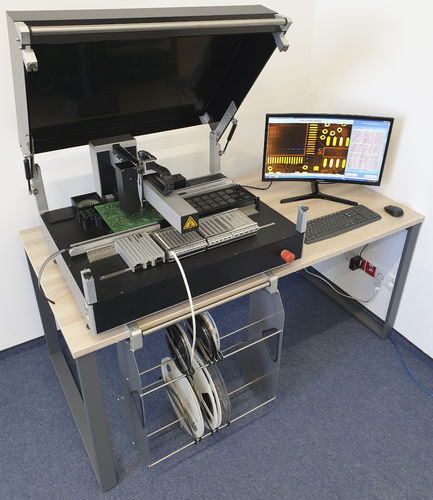

Манипулятор для захвата, подъема и перемещения деталей SMT P1

автоматическийс оптической системой выравнивания

ТЕХНИЧЕСКИЕ ДАННЫЕ Рабочая зона максимум. 540х480 мм Ассортимент компонентов от 0201 до 40х80 мм минимальный шаг 0,4 мм пакеты с компонентами ленты / палки / лотки / насыпь Центрирование компонентов бесконтактное выравнивание Коэффициент размещения до 1200 миль в час. Мощность питателя до 80 х 8 мм - ленточные полосы или катушки и 2 x (300 x 200 мм) - IC-планшет с размером PCB 200 x 300 мм Резолюция Ось X / Y - 0,008 мм (линейный энкодер) Z - ось: 0,02 мм (линейный энкодер) Вращение: 0,01° (вращающийся датчик) Точность размещения +/- 0,03 мм Размеры и вес 840 x 630 x 430 мм / прибл. 90 кг Поставка 110-230 В / 50-60 Гц / 850 Вт / 0,6 МПа / 20 л/мин КЛЮЧЕВЫЕ ОСОБЕННОСТИ Машина выбора и места SMT точности автоматическая с системой видения автоматический подбор и установка головки автоматический сменщик форсунок ( 6 инструментов) верхняя система камер для автоматического фидуцирования нижняя камера - система оптической центровки для SMD-компонентов Гербер - и CAD-редактор (все CAD-системы) режим обучения - электронный манипулятор проверка зрения точности печати паяльной пасты и точности размещения компонентов удалённое обслуживание через интернет панель управления: клавишная панель ПК / мышь Графический интерфейс пользователя Область применения подходящий для малого и среднего производства квалифицированный для подбора и размещения всех типов компонентов
