ТЕХНИЧЕСКИЕ ДАННЫЕ
максимум. ПЕЧАТНАЯ ПЛАТА
максимум. 660х480 мм
Ассортимент компонентов
от 0201 до 40х80 мм
минимальный шаг 0,4 мм
пакеты с компонентами
ленты / палки / лотки
Центрирование компонентов
бесконтактное выравнивание
Коэффициент размещения
1 - p&p голова - до 1800 миль в час.
2 - p&p головы - до 2800 ч/ч.
4 - p%p головы - до 4800 cph.
Мощность питателя
до 120 x 8 мм - автоматическая интеллектуальная кормушка
Резолюция
Ось X / Y - 0,008 мм (линейный энкодер)
Z - ось: 0,02 мм (линейный энкодер)
Вращение: 0,01° (вращающийся датчик)
Точность размещения
+/- 0,03 мм
Габариты и вес
1100 x 1300 x 1400 мм / прибл. 165 кг
Поставка
110-230 В / 50-60 Гц / 1350 Вт / 0,6 МПа / мин. 30 л/мин
КЛЮЧЕВЫЕ ОСОБЕННОСТИ

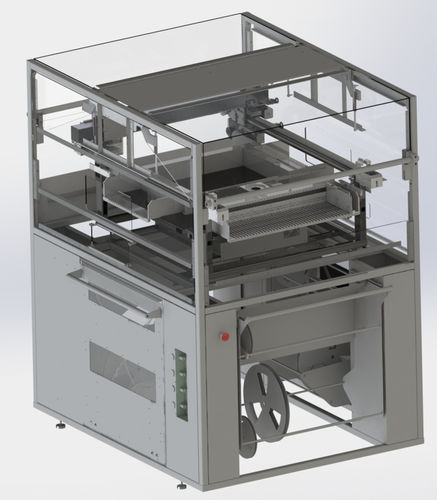

Точность полное видение SMT выбрать и разместить машину
до 4 автоматических пикапов
автономный или со встроенным конвейером - регулируемая ширина
автоматический сменщик форсунок ( 12 инструментов)
верхняя система камер для автоматического фидуцирования
нижняя камера - система оптической центровки для SMD-компонентов
Гербер - и CAD-редактор (все CAD-системы) для создания p&p-программ
интеллектуальная система подачи - шина CAN
вкл. интерфейс SMEMA
операционной системы: Windows 7/8
панель управления: клавишная панель ПК / мышь
удалённое обслуживание через интернет
Область применения
подходящий для малого и среднего производства
---
