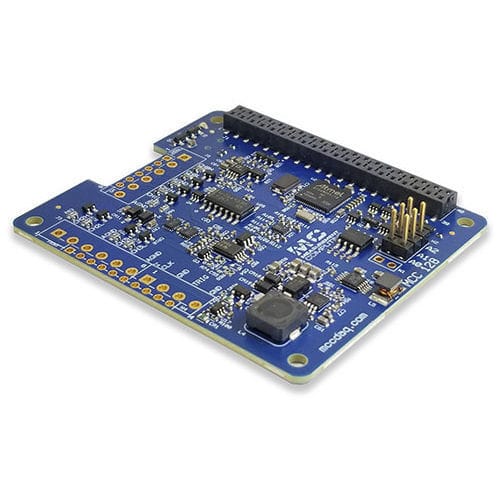

Аналоговая плата захвата MCC 128-OEM

16 битов

MCC 128-OEM DAQ HAT обеспечивает 8 SE/4 DIFF каналов аналогового измерения напряжения для систем сбора данных/регистрации данных на базе Raspberry Pi. Он имеет 16-битное разрешение и несколько аналоговых входных диапазонов, что идеально подходит для проведения точных измерений. Максимальная частота дискретизации MCC 128-OEM составляет 100 кС/с на плату для измерения напряжения в одной точке или в форме волны. До восьми устройств MCC 128 могут быть объединены в стек, обеспечивая до 64 каналов данных и максимальную пропускную способность 320 кС/с. Все устройства MCC DAQ HAT содержат простые в использовании библиотеки с открытым исходным кодом и примеры, позволяющие быстро выполнять надежные и качественные измерения. MCC 128 - это плата HAT (Hardware Attached on Top), предназначенная для использования с Raspberry Pi, самым популярным одноплатным компьютером на современном рынке. HAT - это дополнительная плата с разъемом GPIO (входы/выходы общего назначения) мощностью 40 Вт, соответствующая спецификации Raspberry Pi HAT. MCC 128 HAT обеспечивает 8 аналоговых входов SE/4 DIFF для измерения напряжения. На один Raspberry Pi можно установить до восьми MCC HAT. Интерфейс Raspberry Pi Головка MCC 128 подключается к 40-пиновому разъему ввода/вывода общего назначения (GPIO) на поставляемом пользователем Raspberry Pi. MCC 128 был протестирован для использования со всеми моделями Raspberry Pi с 40-контактным разъемом GPIO. Конфигурация HAT Параметры конфигурации HAT хранятся во встроенном EEPROM, что позволяет Raspberry Pi автоматически настраивать контакты GPIO при подключении HAT. Штабелируемые HAT На один Raspberry Pi можно установить до восьми плат MCC HAT. Несколько плат могут быть синхронизированы с помощью внешних часов и триггерных входов. Пользователи могут смешивать и сочетать модели MCC HAT в стеке.
