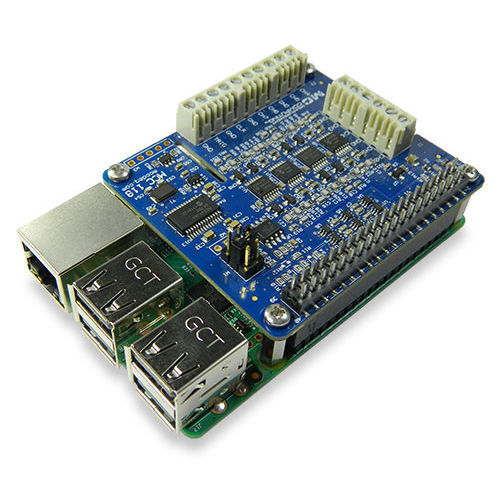

Система сбора данных напряжение MCC 118

с аналоговым входомвысокой скорости

MCC 118 DAQ HAT обеспечивает восемь каналов аналогового измерения напряжения для систем сбора данных/регистрации данных на базе Raspberry Pi. Максимальная скорость передачи данных MCC 118 составляет 100 кС/с на плату для измерения напряжения в одной точке или в форме волны. До восьми устройств MCC 118 могут быть объединены в стек, обеспечивая до 64 каналов данных и максимальную пропускную способность 320 кС/с. Все устройства MCC DAQ HAT содержат простые в использовании библиотеки и примеры с открытым исходным кодом на языках C/C++® и Python™, позволяющие быстро выполнять надежные и качественные измерения. MCC 118 - это плата HAT (Hardware Attached on Top), предназначенная для использования с Raspberry Pi, самым популярным одноплатным компьютером на современном рынке. HAT - это дополнительная плата с разъемом GPIO (входы/выходы общего назначения) мощностью 40 Вт, соответствующая спецификации Raspberry Pi HAT. MCC 118 HAT обеспечивает восемь односторонних (SE) аналоговых входов для вольтамперных измерений. На один Raspberry Pi можно установить до восьми MCC HAT Интерфейс Raspberry Pi Головка MCC 118 подключается к 40-пиновому разъему ввода/вывода общего назначения (GPIO) на поставляемом пользователем Raspberry Pi. MCC 118 был протестирован для использования со всеми моделями Raspberry Pi с 40-контактным разъемом GPIO. Конфигурация HAT Параметры конфигурации HAT хранятся во встроенном EEPROM, что позволяет Raspberry Pi автоматически настраивать контакты GPIO при подключении HAT. Штабелируемые HAT На один Raspberry Pi можно установить до восьми плат MCC HAT. Несколько плат могут быть синхронизированы с помощью внешних часов и триггерных входов. Пользователи могут смешивать и сочетать модели MCC HAT в стеке. Аналоговый входВ MCC 118 имеется восемь 12-битных аналоговых входов SE. Диапазон аналоговых входов фиксирован на уровне ±10 В.
