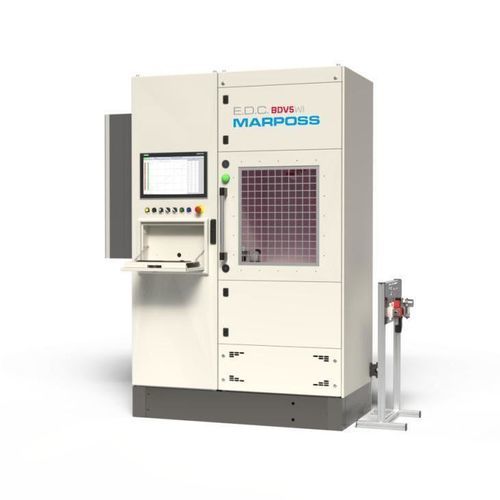

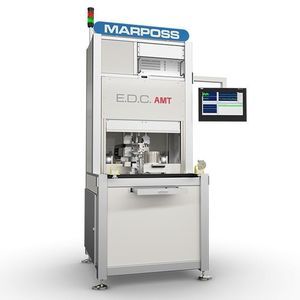

Пробойная установка высокого напряжения BDV5

DCAC

Обзор Испытательный стенд BDV представляет собой высоковольтный стенд, разработанный для валидации пробивного напряжения (BDV) и проверки характеристик электрической изоляции высоковольтных компонентов. Система обеспечивает контролируемую и воспроизводимую среду испытаний, особенно подходящую для научно-исследовательских и опытно-конструкторских работ, характеристики материалов, оптимизации конструкции и раннего обнаружения потенциальных слабых мест изоляции. Стенд выполняет BDV-испытания в переменном и постоянном токе для широкого спектра компонентов. Компонент размещается в специальной оснастке и подключается через HV-клеммы и проводящие среды; затем подается напряжение в соответствии с программируемой нарастанием с автоматическим обнаружением пробоя.

Применения Система предназначена для проверки электрической изоляции и характеристики диэлектрического предела для таких компонентов, как статор электродвигателя, hairpin, эмалированные провода, HV-разъемы, жгуты проводки и погруженные или инкапсулированные компоненты. Параметры испытания настраиваются с помощью специализированных рецептов и включают скорость нарастания, длительность испытания и порог тока. Во время теста регистрируются пробивное напряжение, ток утечки и длительность испытания.

Техническая таблица Тип продукта: Высоковольтный испытательный стенд для валидации пробивного напряжения (BDV)
Применение: Проверка электрической изоляции и характеристика диэлектрических пределов
Тестируемые компоненты: Статоры электродвигателей, hairpin, эмалированные провода, HV-разъемы, жгуты проводки и погруженные/инкапсулированные компоненты
Режимы испытаний: BDV в AC или DC
Максимальное AC-напряжение: 30 kVrms @ 50/60 Hz
Выходной ток AC-генератора: 250 mA @ 10 kV AC; 60 mA @ 30 kV AC
Опциональный DC-генератор: До 6 kV / 20 mA
Настраиваемый порог срабатывания: Конфигурируется пользователем для каждого теста, типично до 40 mA
Напряжение нарастания: Программируемое, например 500 V/s
Обнаружение BDV: Автоматическое обнаружение пробивного напряжения
Настраиваемые параметры: Скорость нарастания напряжения, длительность теста, порог тока
Регистрируемые величины: Пробивное напряжение, ток утечки, длительность теста

Технические характеристики

• Режимы испытаний: AC BDV и DC BDV
• Максимальное AC-испытательное напряжение: 30 kVrms @ 50/60 Hz
• Возможность выходного тока AC-генератора: 250 mA @ 10 kV AC; 60 mA @ 30 kV AC
• Опциональный DC-генератор: до 6 kV, 20 mA
• Программируемое нарастание напряжения (пример: 500 V/s) и профили нарастания, задаваемые пользователем
• Настраиваемый порог срабатывания/тока на тест (типично до 40 mA)
• Автоматическое обнаружение пробоя и журналирование
• Данные, регистрируемые для каждого теста: пробивное напряжение, ток утечки, длительность теста
• Конфигурация на основе рецептов: скорость нарастания, длительность теста, порог тока и другие параметры
• Подходит для: статоров, hairpin, эмалированных проводов, HV-разъемов, жгутов проводки, погруженных/инкапсулированных компонентов
