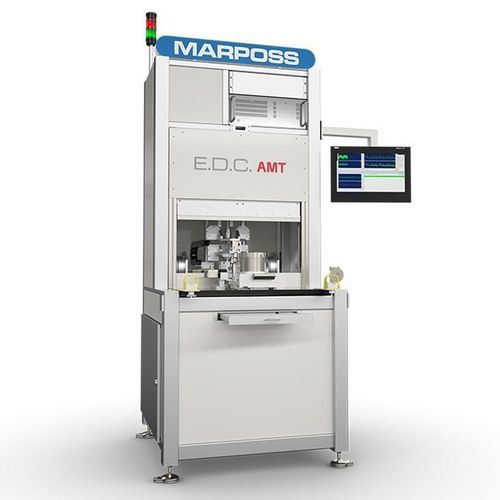

Тестер изоляции AMT5/W

качество звукабезопасностьэлектрозащиты

Обзор
Семейство AMT5/W представляет собой настраиваемые системы для автоматического тестирования электродвигателей в производственной и лабораторной среде. Каждое решение разрабатывается в соответствии с требованиями заказчика для обеспечения повторяемых испытаний на концевой линии и характеристик для НИОКР. Конфигурации варьируются от ручных стендов для небольших партий до частично или полностью автоматизированных многопозиционных линий для высоких производственных мощностей.

Основные области применения
AMT5/W предназначен для испытаний на концевой линии в производстве и для НИОКР/лабораторной характеристики (версия ATC320/W). Поставки возможны в виде автономных стендов, полуавтоматических островков или полностью интегрированных автоматических станций в зависимости от требований производства.

Основные компоненты системы

• Электронный блок управления AMT320/W: управление процессом испытаний и автоматизацией.
• Активный или пассивный тормоз: для проведения нагрузочных и тормозных испытаний, с опциями рекуперации.
• Блок питания (PSU320): интегрирует PDU и DC-питание для инвертора испытательного образца (DUT) и активного тормоза; поддерживает DC-питание DUT и рекуперацию тормозной энергии в сеть.

Поддерживаемые типы двигателей
AMT320/W поддерживает широкий спектр двигателей: однофазные и трехфазные AC, DC (включая моторы стеклоочистителей), бесколлекторные двигатели, мотор-редукторы, приводы распашных/сдвижных ворот, моторы жалюзи/рольставней и специализированные типы, такие как синхронные релактансные двигатели.

Доступные функции и испытания
Семейство AMT5/W выполняет электрическую и функциональную характеристику. Основные испытания и измерения включают:

• Испытания изоляции и измерения частичных разрядов
• Испытания безопасности
• Испытания на холостом ходу
• Нагрузочные испытания (с активным/пассивным тормозом)
• Испытания нагрева обмоток
• Пусковые испытания
• Полная характеристика двигателя (электрическая и механическая)
• Автоматический расчёт КПД и потерь согласно EN 60034-2-1
• Измерения BEMF (обратная ЭДС) с индикацией RMS и THD
• NVH-тесты (шум, вибрация, резкость)
• Проверка направления вращения и контроля вращения
• Проверки датчиков Hall, resolver и энкодеров
• Испытания на блокировку ротора (stall)
• Тесты на cogging и трение
• Снятие Ld и Lq

Конфигурации и варианты интеграции
AMT5/W модульный и может быть настроен под требования производства. Типичные опции:

• Диапазоны мощности двигателей: решения с интегрированным PSU до 20 кВт или с внешним PSU до 1 МВт.
• Конструкция стенда: одиночные стенды до многопозиционных конфигураций (две и более станций) и специальные крепления для конкретных типов двигателей.
• Многопозиционные решения: трехпозиционные поворотные столы и другие многопозиционные компоновки для высокого пропускного потока.
• Безопасность и эргономика: световые завесы безопасности и эргономичные рабочие места для соответствия промышленным нормам.
• Интеграция в линию: автономные стенды, полуавтоматические островки или полностью автоматические станции для непосредственной установки в производственную линию.
• Специализированные варианты: AMT5/WF (полная система для испытаний вентиляторов: проверка скорости, направления вращения и вибраций) и AMT5/WP (система концевых испытаний насосов: расход, давление, напор, производительность, скорость, крутящий момент и направление вращения).

Вариант для НИОКР и лабораторий
Для НИОКР и лабораторного использования Marposs E.D.C. предоставляет вариант ATC320/W, специально разработанный для поддержки характеристики, валидации и прототипирования электродвигателей, обеспечивая глубокий аналитический инструментарий для разработки.

Кастомизация и поддержка
Marposs E.D.C. разрабатывает каждую систему AMT5/W в соответствии со спецификациями заказчика для обеспечения воспроизводимых испытаний в производстве. Системы модульны для возможности апгрейдов, интеграции дополнительных испытаний и адаптации к эволюции продукта.

Характеристики / технические спецификации

• Семейство моделей: AMT5/W
• Вариант для НИОКР: ATC320/W (для характеристики и прототипирования)
• Блок управления: AMT320/W компьютеризированное управление испытаниями
• Варианты тормоза: активный или пассивный для нагрузочных/рекуперационных испытаний
• Блок питания: PSU320 с интегрированным PDU и DC-питанием с возможностью рекуперации
• Диапазон мощности двигателей: до 20 кВт (интегрированный PSU) или до 1 МВт (внешний PSU)
• Поддерживаемые типы двигателей: однофазный AC, трехфазный AC, DC, бесщеточный, мотор-редукторы, приводы ворот/жалюзи, синхронная релактанс
• Доступные испытания: изоляция, частичные разряды, безопасность, холостой ход, нагрузка, нагрев, пуск, BEMF, NVH, проверка вращения, датчики/энкодеры, блокировка ротора, cogging, трение, снятие Ld/Lq
• Уровни автоматизации: ручные стенды, полуавтоматические станции, полная интеграция в автоматические линии
• Механические конфигурации: одиночный стенд, многопозиционный (включая трехстанционные поворотные столы), индивидуальные приспособления
• Безопасность & эргономика: световые завесы и эргономичные компоновки доступны
• Специализированные конфигурации: AMT5/WF (испытания вентиляторов), AMT5/WP (испытания насосов на концевой линии)
