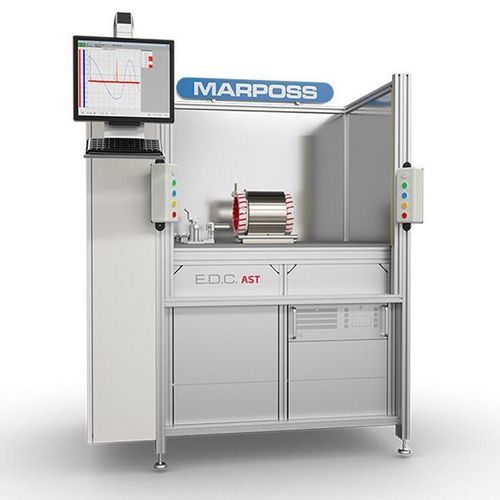

Испытательная система ударное напряжение AST5/W

для электрических машин и установокдля использования в автомобиляхдля электрического двигателя

Обзор
Семейство AST включает автоматические системы испытаний для входного контроля производства статоров, катушек и обмоток электрических двигателей. Платформа AST5/W обеспечивает гибкость конфигурации и кастомизацию, поддерживает мощности от нескольких ватт до 5 МВт и 2–24 выводов.

Применение и область
Подходит для интеграции в автоматические производственные линии или для рабочих мест с оператором (однопозиционные или двупозиционные стенды). Конфигурируется для двигателей малого и большого класса, при необходимости доступны версии для средневольтных испытаний.

Виды испытаний и измерительные возможности

• Испытания высокой напряжением (HV) и Surge (базовые испытания включены)
• Опциональный тест частичных разрядов (PD) для диагностики изоляции
• Специальные тесты для обнаружения дефектов изоляции между витками и обмоткой-земля, невидимых при стандартных HV/Surge

Программное обеспечение, данные и управление результатами
Базовое ПО включает сбор измерений и основные функции сохранения, штамповки и архивирования результатов. Функции: база тестовых программ, настраиваемые последовательности тестов (тип, число, порядок и параметры), печать сертификатов на нескольких языках, опциональная печать клеящихся этикеток, хранение/архивация результатов, программы профилактического обслуживания, калибровка и автодиагностика. Доступна удаленная поддержка и LAN-подключение.

Опции и специальные модули

• Модуль частичных разрядов (опция)
• Специальный модуль 320/ACS: бондинг обмоток статора с управлением до 3 бондинг-источников питания параллельно (см. ACS320/W для деталей)
• AST5/WH: версия для среднего напряжения, способная выполнять Surge-испытания до 60 кВ

Преимущества

• Высокая гибкость конфигурации для адаптации к производственным линиям
• Программируемое интуитивное ПО для формирования нужных последовательностей испытаний
• Опциональные высокоемкостные версии для испытаний статорных узлов автомобильного назначения

Документация
Брошюры и руководства по AST5/W доступны на английском, итальянском и упрощенном китайском языках.

Технические характеристики

• Модель: AST5/W
• Тип продукта: автоматическая система испытаний для статоров, катушек и обмоток
• Диапазон мощности: от нескольких ватт до 5 МВт
• Поддерживаемые выводы: 2–24
• Режимы работы: интеграция в автоматические линии или стенды с оператором; одиночные или двойные позиции
• Опциональные испытания: частичные разряды; диагностика изоляции между витками и к земле
• Опция бондинга: модуль 320/ACS, поддержка до 3 бондинг-источников параллельно
• Средневольтная версия: AST5/WH — Surge-испытания до 60 кВ
• ПО/данные: база программ, настраиваемые последовательности, сохранение/архивирование результатов, печать сертификатов/этикеток
• Обслуживание/поддержка: профилактическое обслуживание, калибровка, автодиагностика, удаленная поддержка
• Подключение: LAN/сетевая функциональность
• Языки документации: английский, итальянский, упрощенный китайский
