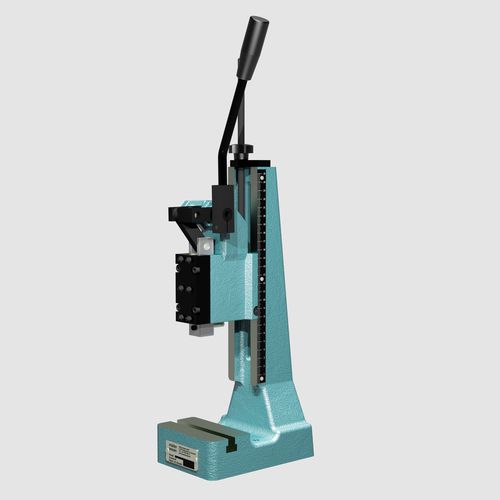

Коленчатый пресс L-VK 750-40 series

ручнойдля тиснениядля штамповки

Рабочий ход [мм]: - 0 Горловина [мм] A1: - 80 Горловина [мм] A2: - 0 Т-образный паз [мм] по DIN 650: - 12 Рамное отверстие Øxdepth [мм]: - 10H7 x 25 Рама Ø [мм] / Поверхность F [мм²]: - 25 x 25 Необходимое пространство CxG [мм]: - 155 x 220 Применение: Тумблерные прессы используются в тех случаях, когда полное усилие пресса требуется только на коротком расстоянии в конце рабочего хода, например, при сборке, штамповке, клепке, тиснении, склеивании и т.д. тумблерные прессы mäder VK имеют мощность от 5 кН до 30 кН. Они специально разработаны для серийного или индивидуального производства на ручных рабочих местах. тумблерные прессы mäder достигают своего номинального усилия только в конце хода плунжера, в нижней мертвой точке (BDC). Высокое рабочее давление пресса достигается за счет рычажного механизма переключения при относительно небольшом усилии оператора. ручные клещевые прессы mäder могут быть оснащены различными дополнительными устройствами, которые расширяют функциональность пресса. Квадратный плунжер прессов mäder отличается высокой прочностью, шлифованной поверхностью и точным направлением. Инструменты могут быть надежно закреплены в отверстии плунжера с помощью крепежного винта. Поскольку номинальное конечное усилие создается в конце хода, большое усилие может быть приложено именно в той точке, которая необходима. Ручное прикладывание усилия в 120 Н удобно для пользователя. Поскольку во многих случаях требуется меньшее усилие, возможна работа без усталости даже при серийном производстве. Ручной рычаг ERGOPRESS® имеет плавную регулировку на 360° и наклонен в сторону: свободный обзор рабочей зоны и эргономически удобное положение.
