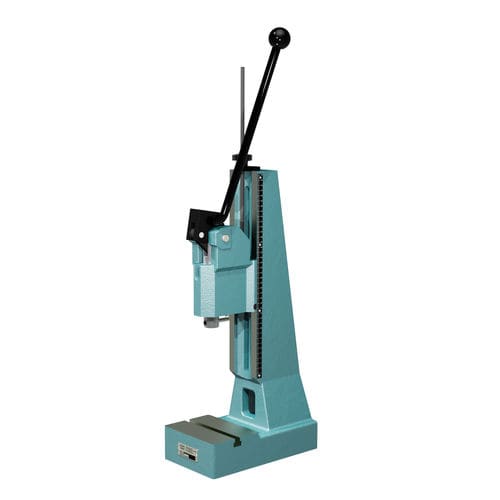

Коленчатый пресс L-EP 750-40 series
ручнойдля тиснениядля штамповки

коленчатый пресс
коленчатый пресс
коленчатый пресс
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
ручной
Функция
для тиснения, для штамповки, для клепки, для склеивания, для гофрирования
Конструкция
коленчатый, с поршнем, с круглой задвижкой
Другие характеристики
вертикальный, высокое давление, с круглым пуансоном, фиксированный, большое отверстие
Сила

7,5 kN

Ход

40 mm
(2 in)

Ширина стола

115 mm
(5 in)

Длина стола

157 mm
(6 in)

Вес

28 kg
(62 lb)

Описание

Рабочий ход [мм]: - 0 Горловина [мм] A1: - 80 Троат [мм] A2: - 0 Т-образный паз [мм] по DIN 650: - 12 Отверстие Øxглубина [мм]: - 10H7 x 25 Ø рамы [мм] / поверхность F [мм²]: - 24 Необходимое пространство CxG [мм]: - 155 x 220 Применение: Тумблерные прессы используются, когда полное усилие пресса требуется только на коротком расстоянии в конце рабочего хода, например, при сборке, пробивке, клепке, тиснении, склеивании и т.д. тумблерные прессы mäder типа EP выпускаются с тремя мощностями: 5 кН, 7,5 кН и 12 кН. Они специально разработаны для серийного или индивидуального производства на ручных рабочих местах. тумблерные прессы mäder достигают своего номинального усилия только в конце хода плунжера, в нижней мертвой точке (BDC). Высокое рабочее давление пресса достигается с помощью рычажного механизма переключения с относительно небольшим усилием со стороны оператора. ручные клещевые прессы mäder могут быть оснащены различными дополнительными устройствами, которые расширяют функциональность пресса. Круглый плунжер прессов mäder отличается высокой прочностью, шлифованной поверхностью и точным отверстием в плунжере. Инструменты могут быть надежно закреплены в отверстии плунжера с помощью крепежного винта. Поскольку номинальное конечное усилие создается в конце хода, большое усилие может быть приложено именно в той точке, где это необходимо. Прикладываемое вручную усилие в 120 Н удобно для пользователя. Поскольку для многих применений требуется меньшее усилие, работа без усталости возможна даже при серийном производстве. Ручной рычаг ERGOPRESS® имеет плавную регулировку на 360° и наклонен в сторону: свободный обзор рабочей зоны и эргономически удобное положение.

---
