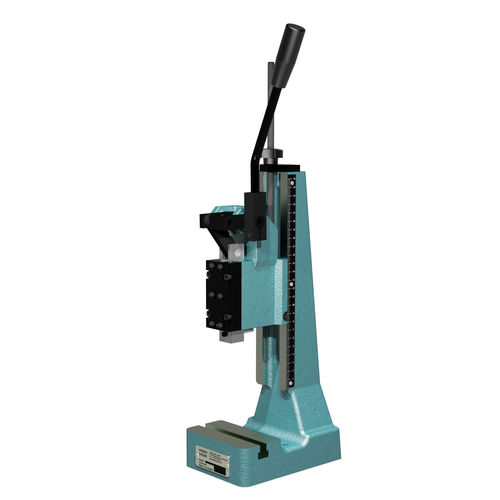

Коленчатый пресс VK 500-40 series
ручнойдля штамповкидля клепки

Коленчатый пресс - VK 500-40 series - mäder Pressen - ручной / для штамповки / для клепки
Коленчатый пресс - VK 500-40 series - mäder Pressen - ручной / для штамповки / для клепки
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
ручной
Функция
для тиснения, для штамповки, для клепки, для склеивания
Конструкция
с поршнем, коленчатый, с круглой задвижкой, с квадратной задвижкой
Другие характеристики
вертикальный, высокое давление, с круглым пуансоном
Сила

5 kN

Ход

40 mm
(1,575 in)

Ширина стола

65 mm
(3 in)

Длина стола

100 mm
(4 in)

Вес

10 kg
(22 lb)

Описание

Горло [мм]: - 63 Троат [мм]: - 0 Т-образный паз [мм] по DIN 650: - 10 Рамное отверстие Øxdepth [мм]: - 10H7 x 25 Рама Ø [мм] / Поверхность F [мм²]: - 21 x 21 Необходимое пространство CxG [мм]: - 110 x 160 тумблерные прессы mäder развивают номинальное усилие только в конце хода, в нижней мертвой точке (BDC). Таким образом, высокое рабочее давление пресса достигается с помощью перекидного механизма при относительно небольшом усилии (около 150 Н) со стороны пользователя. Поэтому тумблерные прессы используются там, где полное усилие пресса требуется только на коротком расстоянии в конце рабочего хода, например, при сборке, штамповке, клепке, штамповании, склеивании и т. д. Стандартные отверстия 63 мм, 100 мм и 250 мм позволяют обрабатывать широкий спектр деталей. В зависимости от модели дневной свет может плавно регулироваться от 43 мм до 375 мм. ручные клещевые прессы mäder могут быть оснащены различными дополнительными устройствами, которые расширяют функциональность пресса. Квадратный плунжер имеет значительные преимущества по сравнению с круглым плунжером: -абсолютная защита от скручивания -закаленный и точно отшлифованный плунжер -Направляющая плунжера пресса не имеет люфта -Регулируемые планки стрелы для квадратного плунжера -Большая поверхность для размещения инструмента - Направляющие в инструменте поэтому обычно не нужны - Практически не требует технического обслуживания

---
