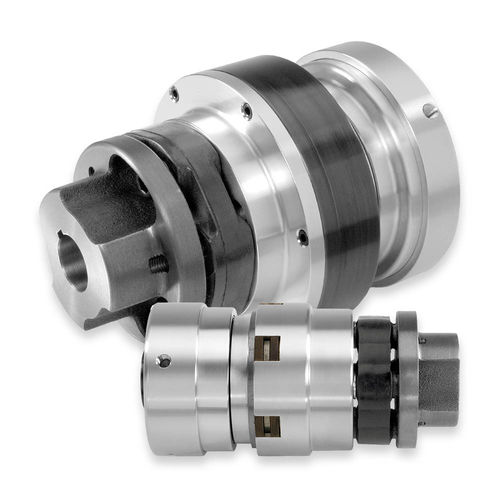

ГИБКИЕ МУФТЫ С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ
Стандартная серия Крепление вала к валу
Соединение двух опорных валов с небольшим угловым смещением и/или параллельным смещением
Функции: Соединить, разъединить
Приводное устройство: Вал к валу, небольшая угловая несоосность и/или параллельное смещение
Работа
Фрикционная муфта сцепляется под давлением воздуха, пружина разжимается, когда воздух выходит.
Крутящий момент линейно зависит от давления воздуха.
Монтаж
Установочные винты и ключ, поставляемый заказчиком, соединяют механизм муфты с одним валом, а ступицу муфты - со вторым, полностью поддерживаемым валом.
Для предотвращения вращения воздушного корпуса требуется антиротационный рычаг.
Муфты предназначены для горизонтального монтажа. Если требуется вертикальный монтаж, проконсультируйтесь с инженерами по поводу вариантов.
Примечание: Муфтовый механизм НЕ поддерживает гибкую полумуфту.
Применение
Гибкие муфты соединяют/разъединяют два полностью поддерживаемых вала.
Максимальное число оборотов зависит от модели. Пожалуйста, ознакомьтесь с таблицами деталей (см. ниже). Если предполагаемое применение превышает указанное максимальное число оборотов, проконсультируйтесь с инженерами.
Особенности конструкции
Эластомерный элемент компенсирует до 3 градусов углового смещения и до 0,040 параллельного смещения между валами.
Механизм сцепления и муфта растачиваются до максимального указанного значения (US и Metric) для использования валов различных размеров.
Для случаев, требующих проскальзывания или более узкого диапазона крутящего момента, доступны версии с фрикционными накладками с низким коэффициентом трения. Для получения подробной информации обратитесь к инженерам.
---
