Бесщеточный двигатель TB12M

DCBLDC12 В

Обзор продукта
Thumbelina® — бесщеточный DC-двигатель, разработанный для обеспечения высокого крутящего момента и сохранения высокой удерживающей силы даже при отсутствии питания, что способствует снижению энергопотребления. Ультракомпактные габариты позволяют установку в ограниченных пространствах, таких как роботизированные захваты. Доступен ряд дополнительных редукторов для различных применений. (Применения: роботизированные захваты, малые прецизионные узлы)

Варианты продукта

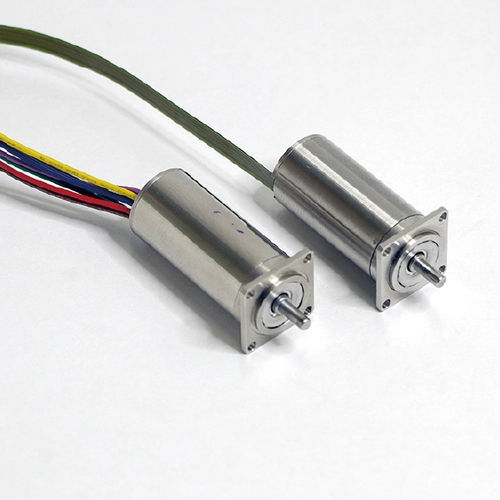

Бесщеточный DC-двигатель TB12M
Размеры: φ12 x 27 mm
Масса: 18,5 g
Номинальное напряжение: 12V / 24V
Удерживающий (статический) момент: 18–25 mNm
Макс. мощность: 5–10 W

Бесщеточный DC-двигатель TB16M (в разработке)
Размеры: φ16 x 36 mm
Масса: 42 g
Номинальное напряжение: 24V
Удерживающий момент: 77 mNm
Макс. мощность: 11 W

Бесщеточный DC-двигатель TB16S (в разработке)
Размеры: φ16 x 23 mm
Масса: 26 g
Номинальное напряжение: 24V
Удерживающий момент: 42 mNm
Макс. мощность: 11 W

Серия с опциями (редукторы)
Редуктор Harmonic Drive® (малый)
Размеры: □13 x 46.3 mm
Передаточные числа: A:1/30　B:1/50　C:1/100
Питание: 12V / 24V
Допустимый крутящий момент: A:0.06 Nm　B:0.11 Nm　C:0.15 Nm

Редуктор Harmonic Drive® (большой)
Размеры: □20 x 50.6 mm
Передаточные числа: D:1/30　E:1/50　F:1/100
Питание: 12V / 24V
Допустимый крутящий момент: A:0.25 Nm　B:0.4 Nm　C:0.6 Nm

Планетарный редуктор
Размеры: G:□13 x 54.7 mm　H:□13 x 58.2 mm　J/K:□13 x 61.7 mm　L:□13 x 65.2 mm
Передаточные числа: G:1/4　H:1/16　J:1/48　K:1/64　L:1/256
Питание: 12V / 24V
Допустимый крутящий момент: G:0.15 Nm　H:0.2 Nm　J:0.25 Nm　K:0.25 Nm　L:0.28 Nm

CROWNROBOX GEAR®
Размеры: □13 x 59 mm
Передаточное число: 1/50
Питание: 24V
Допустимый крутящий момент: 0.3 Nm

Ключевые особенности / основные характеристики (резюме)

• Конструкция с высоким крутящим моментом и сильной удерживающей способностью даже без питания
• Бесщеточный DC-двигатель, способствующий снижению энергопотребления
• Ультракомпактный дизайн, подходящий для установки в ограниченных пространствах, таких как роботизированные захваты
• Основные варианты: TB12M, TB16M (в разработке), TB16S (в разработке)
• Рабочее напряжение: 12V / 24V (в зависимости от модели)
• Представительный диапазон удерживающего момента: 18 mNm–77 mNm (в зависимости от модели)
• Представительный диапазон мощности: 5 W–11 W (в зависимости от модели)
• Совместим с различными опциональными редукторами (Harmonic Drive®, планетарный редуктор, CROWNROBOX GEAR® и т.д.)
• Типичные области применения: роботизированные захваты, малые прецизионные узлы
