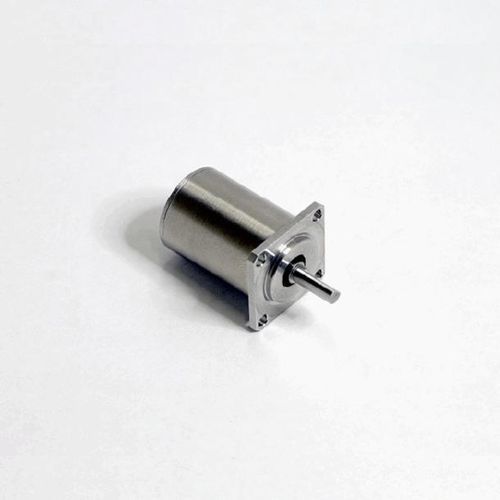

Бесщеточный двигатель TB16S

DC24 Вультракомпактный

Обзор
Thumbelina® — бесщеточный двигатель постоянного тока, обеспечивающий высокий момент и сильную удерживающую способность даже в неэлектрифицированном состоянии, что способствует снижению энергопотребления. Ультракомпактная конструкция позволяет устанавливать двигатель в ограниченных пространствах, например в робототехнических захватах. Доступны версии с редукторами.

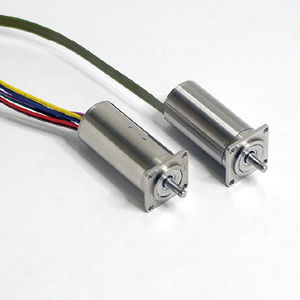

Линейка продукции
Бесщеточный DC-двигатель TB12M

• Размер: φ12 x 27mm
• Масса: 18,5 г
• Номинальное напряжение: 12V/24V
• Момент остановки (момент удержания): 18–25 mNm
• Макс. мощность: 5–10 W

Бесщеточный DC-двигатель TB16M (в разработке)

• Размер: φ16 x 36mm
• Масса: 42 г
• Номинальное напряжение: 24V
• Момент остановки (момент удержания): 77 mNm
• Макс. мощность: 11 W

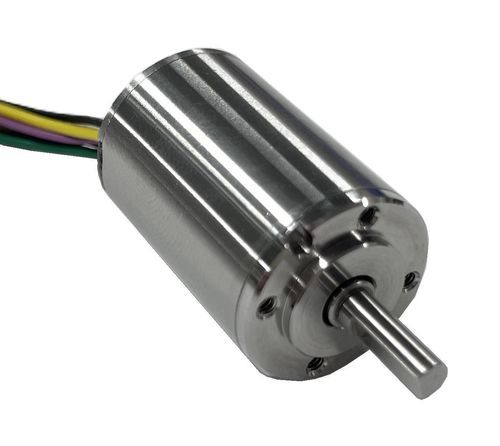

Бесщеточный DC-двигатель TB16S (в разработке)

• Размер: φ16 x 23mm
• Масса: 26 г
• Номинальное напряжение: 24V
• Момент остановки (момент удержания): 42 mNm
• Макс. мощность: 11 W

Опционные серии (с редукторами)
Редуктор Harmonic Drive® (малый)

• Размер: □13 x 46,3mm
• Передаточные числа: A: 1/30, B: 1/50, C: 1/100
• Питающее напряжение: 12V/24V
• Допустимый момент: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Редуктор Harmonic Drive® (большой)

• Размер: □20 x 50,6mm
• Передаточные числа: D: 1/30, E: 1/50, F: 1/100
• Питающее напряжение: 12V/24V
• Допустимый момент: A: 0,25 Nm, B: 0,4 Nm, C: 0,6 Nm

Планетарный редуктор

• Размер: G: □13 x 54,7mm, H: □13 x 58,2mm, J/K: □13 x 61,7mm, L: □13 x 65,2mm
• Передаточные числа: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Питающее напряжение: 12V/24V
• Допустимый момент: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Размер: □13 x 59mm
• Передаточное число: 1/50
• Питающее напряжение: 24V
• Допустимый момент: 0,3 Nm

Особенности / Технические характеристики

• Высокий момент и сильная удерживающая способность даже без питания
• Конструкция brushless DC способствует снижению энергопотребления
• Ультракомпактные размеры позволяют установку в ограниченных пространствах, например в захватах роботов
• Поддерживаемые напряжения: 12V / 24V (в зависимости от модели)
• Примеры размеров: φ12 x 27mm (TB12M), φ16 x 36mm (TB16M), φ16 x 23mm (TB16S)
• Примеры моментов остановки: 18–25 mNm (TB12M), 42 mNm (TB16S), 77 mNm (TB16M)
• Примеры максимальной мощности: 5–10 W (TB12M), 11 W (TB16M/TB16S)
• Доступны различные варианты редукторов (Harmonic Drive, планетарные передачи, CROWNROBOX)
