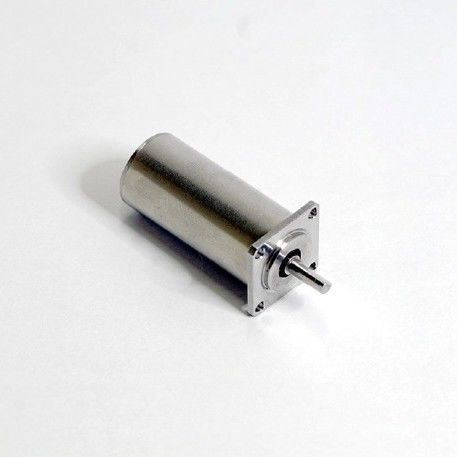

Бесщеточный двигатель TB16M

DCBLDC12 В

Общее описание
Thumbelina® — серия бесщеточных постоянных двигателей, разработанная для ультракомпактной установки, где требуется удерживающий момент даже при отсутствии питания и снижение энергопотребления. Модели подходят для ограниченных пространств, таких как роботизированные руки и малые прецизионные узлы. Доступны опциональные версии с интегрированными редукторами для различных задач.

Бесщеточный DC-двигатель TB12M

• Размеры: φ12 x 27 мм
• Масса: 18,5 г
• Номинальное напряжение: 12 В / 24 В
• Удерживающий момент (при остановке): 18–25 mNm
• Макс. мощность: 5–10 Вт

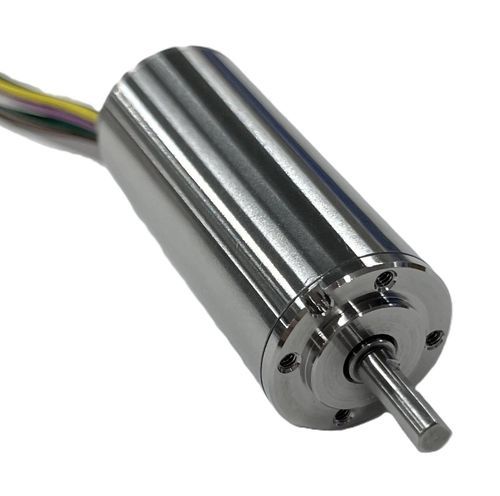

Бесщеточный DC-двигатель TB16M (в разработке)

• Размеры: φ16 x 36 мм
• Масса: 42 г
• Номинальное напряжение: 24 В
• Удерживающий момент (при остановке): 77 mNm
• Макс. мощность: 11 Вт

Бесщеточный DC-двигатель TB16S (в разработке)

• Размеры: φ16 x 23 мм
• Масса: 26 г
• Номинальное напряжение: 24 В
• Удерживающий момент (при остановке): 42 mNm
• Макс. мощность: 11 Вт

Опции с редукторами
Опциональные варианты Thumbelina® могут быть оснащены компактными редукторами, согласованными с ультракомпактным корпусом двигателя, для задач, требующих повышенного момента или снижения скорости.

Редуктор Harmonic Drive® (малый)

• Размеры: □13 x 46,3 мм
• Передаточные числа: A: 1/30, B: 1/50, C: 1/100
• Напряжение питания: 12 В / 24 В
• Допустимый момент: A: 0,06 Нм, B: 0,11 Нм, C: 0,15 Нм

Редуктор Harmonic Drive® (средний)

• Размеры: □20 x 50,6 мм
• Передаточные числа: D: 1/30, E: 1/50, F: 1/100
• Напряжение питания: 12 В / 24 В
• Допустимый момент: D: 0,25 Нм, E: 0,4 Нм, F: 0,6 Нм

Планетарный редуктор

• Размеры: G: □13 x 54,7 мм; H: □13 x 58,2 мм; J/K: □13 x 61,7 мм; L: □13 x 65,2 мм
• Передаточные числа: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Напряжение питания: 12 В / 24 В
• Допустимый момент: G: 0,15 Нм, H: 0,2 Нм, J: 0,25 Нм, K: 0,25 Нм, L: 0,28 Нм

CROWNROBOX GEAR®

• Размеры: □13 x 59 мм
• Передаточное число: 1/50
• Напряжение питания: 24 В
• Допустимый момент: 0,3 Нм

Характеристики / Технические спецификации

• Название серии: Thumbelina®
• Представительные модели: TB12M, TB16M (в разработке), TB16S (в разработке)
• TB12M — Размеры φ12 x 27 мм, Масса 18,5 г, Номинальное напряжение 12 В / 24 В, Удерживающий момент 18–25 mNm, Макс. мощность 5–10 Вт
• TB16M — Размеры φ16 x 36 мм, Масса 42 г, Номинальное напряжение 24 В, Удерживающий момент 77 mNm, Макс. мощность 11 Вт
• TB16S — Размеры φ16 x 23 мм, Масса 26 г, Номинальное напряжение 24 В, Удерживающий момент 42 mNm, Макс. мощность 11 Вт
• Опциональные редукторы (Harmonic Drive®, планетарные, CROWNROBOX GEAR®) доступны в нескольких передаточных числах и допусках по моменту
• Основные применения: роботизированные руки, малые прецизионные узлы и другие установки в ограниченных пространствах
