Измерительный инструмент электромагнитного поля Gyroscanfield

3Dдля контролянепрерывной волны

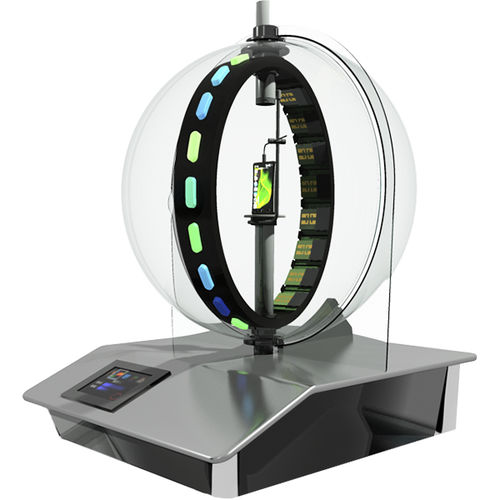

Гиросканфилд Гиросканфилд - это трехмерное измерительное оборудование, работающее в режиме реального времени, функция которого заключается в прямой визуализации электромагнитного излучения тестируемого устройства (ИУ) простым и быстрым способом. 16 датчиков со съемными антеннами распределены по кольцу диаметром 60 см. Доступен набор различных антенн, соответствующих требуемым диапазонам частот и чувствительности. Каждый элементарный датчик вокруг кольца преобразует электромагнитную энергию в соответствующий калиброванный диапазон видимых цветов с помощью RGB-светодиодов. Каждый датчик оснащен A/D преобразователем для резервного копирования и анализа данных. Управление измерительным оборудованием и сбор данных осуществляется с помощью планшетного компьютера. Питание ИУ постоянным током может осуществляться как сверху, так и снизу приборной петли. Области применения Оптимизация расположения антенны в конкретном корпусе. Задача: выбрать наиболее подходящую антенну для получения максимального излучения и определить ее оптимальное положение. Результат: С помощью Gyroscanfield мы смогли быстро определить лучшую антенну. Был проведен этап оптимизации. Продолжительность: 1/2 дня 3D диаграмма излучения смартфона Цель: Установить связь между смартфоном и симулятором базовой станции, чтобы иметь постоянную мощность и реализовать 3D диаграмму излучения с помощью гиросканполя. Результат : С помощью гиросканфилда мы смогли визуализировать и быстро получить данные о напряженности поля для каждого телефона. Продолжительность / получение: 1 минута ПРЕИМУЩЕСТВА - Прямая визуализация электромагнитного поля, как непрерывного, так и модулированного на частотах до нескольких десятков мкс - Датчики совместимы со съемными антеннами
