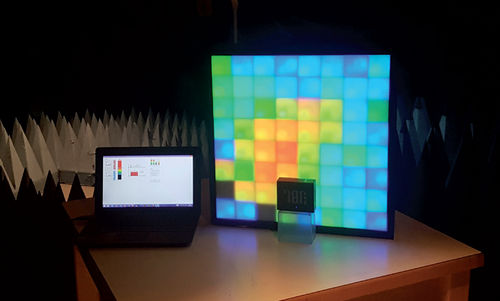

Измерительный инструмент электромагнитного поля RWD – 64PC

USBс индикатороманалоговый

RWD - 64PC Эта новая система измерения и отображения электромагнитного излучения включает 64 датчика, работающих в диапазоне от 50 МГц до 3 ГГц 50 МГц - 3 ГГц. Между всеми датчиками и ПК установлена двунаправленная связь (USB). Это позволяет в режиме реального времени регулировать чувствительность и динамику, а также скорость получения данных. Разработанное программное обеспечение позволяет записывать и считывать данные, а также проводить углубленный анализ результатов. Презентация Регулировка чувствительности датчика в реальном времени. Чувствительность: -60 дБм à 0 дБм Количество датчиков : 64 Минимальный динамический диапазон : 3 дБ Полоса пропускания : 50 МГц à 3 ГГц Количество отображаемых цветов : 1024 Скорость сбора данных : 50 макс (1 сбор данных = 64 датчика) Запись данных : .dat .bin Приложения Распределение ЭМ поля в реверберационных камерах. С помощью функции MaxHold можно проверить распределение электромагнитного поля внутри реверберационной камеры. Функция MaxHold на повороте мешалки Проверка того, что каждый датчик регистрирует максимальное значение Визуализация в зависимости от времени (Burst) При скорости захвата 50 имг/с можно наблюдать эволюцию изображения после кратковременных явлений (> 20 мс) как функцию времени. Функция прокрутки (пленка) позволяет непрерывно визуализировать в 2D эволюцию поля. Функция кривой позволяет напрямую отображать эволюцию поля (скользящее среднее за N съемок) на различных датчиках, выбранных ранее.
