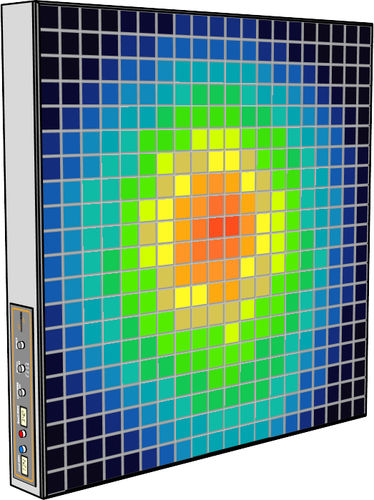

Дисплей радиоволн 400
Панель преобразования радиочастот в оптику Luxondes напрямую отображает окружающее ЭМ-поле или излучение передающего ИУ, размещенного перед ней
перед ней. Она состоит из 400 (20×20) автономных идентичных датчиков, работающих как элементарные пиксели визуализации.
Представление ЭМ-поля осуществляется с помощью градиента цветов. На боковой панели можно изменять чувствительность и динамику системы.
ПРИМЕНЕНИЕ
- Прямое отображение принимаемого поля
- Оптимизация MIMO антенн
- Оценка обратного времени
- Оценка фокусировки энергии
- Наблюдения за диаграммой направленности излучения
- ...
FEATURES
- Технология: Цифровая
- Площадь панели: 1м²
- Количество датчиков: 400 (20x20)
- Чувствительность : от -60 дБм до 0 дБм
- Минимальный динамический диапазон : 3 дБ
- Полоса пропускания : от 50 МГц до 3 ГГц
- Количество отображаемых цветов : 1024
- Регулировка чувствительности: Минимальный и максимальный порог
- Функция реального времени или задержки
- Задержка / MaxHold
- Количество цветных полос: 4
- Превышение порога просмотра
- Вес : 30 кг
---
