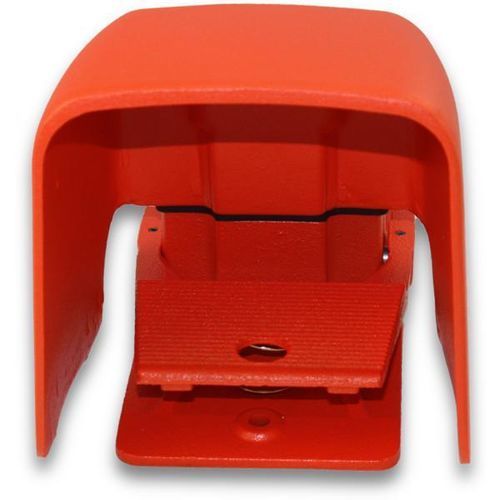

Управляющий педальный переключатель 500-A2HOX-10K

потенциометрическиймоментальное срабатываниеDPDT

Обзор
Импульсный • 10K OHM • 2 вспомогательных • Без кабеля

Модель / Цена
500-A2HOX-10K • $384.15

Основные характеристики
Тип переключателя: Линейный, 2 Вт, 10KΩ
Действие: Импульсное переменное управление
Схема: DPDT (Form CC) с 2 вспомогательными контактами
Ввод кабеля: Один 3/4"-14 NPT резьбовой ввод (стандартный)
Цвет корпуса: Оповестительный оранжевый
Материал корпуса: Чугун
Защита: Сверхразмерный OX-щит (литой алюминий)
Подключения: Припойные клеммы и клеммы быстрого подключения
Электрические характеристики: 15 A, 125-250 VAC; 1/2 HP при 125-250 VAC

Корпус
NEMA Тип 1, 2, 4, 13 • UL корпус Тип 1, 2, 4, 13 • Степень защиты EN 60529 • IP56 стандарт (IP68 по запросу)

Назначение
Предназначен для герметичных от капель, пыли, воды и масла установок; оснащён сверхразмерным OX-щитом для тяжёлых условий эксплуатации

Особенности и преимущества

• Прочный чугунный корпус обеспечивает вес и устойчивость, предотвращая сдвиг переключателя во время работы
• В комплекте неопреновая крышечная прокладка, уплотнительные кольца на валу привода и отдельный заземляющий винт
• Три монтажных отверстия для жёсткого крепления к полу или оборудованию
• Потенциометр доступен в выбранных линейных значениях; укажите требуемое максимальное сопротивление

Материалы

• Педаль и корпус изготовлены из чугуна для прочности
• Защищён большим литым алюминиевым OX-щитом
• Отделка: окрашен в оповестительный оранжевый
• Стандартный один 3/4"-14 NPT резьбовой ввод; метрические размеры и двойные вводы по запросу
• Разработан для использования с приводами с переменной скоростью; доступен в выбранных 2 Вт линейных значениях
• При нажатии педали потенциометр поворачивается от нуля до выбранного максимального сопротивления
• Педаль с возвратной пружиной возвращается в нормальное положение при снятии нагрузки
• Дополнительный контакт (опция) рассчитан на 15 A, 125-250 VAC
• Переключатель можно настроить на срабатывание в начале хода педали
• Можно добавить до трёх вспомогательных переключателей SPDT и настроить их на срабатывание в любой точке хода педали

Опции

• Специальный двойной ввод 1/2"-14 NPT и метрические размеры доступны для OEM по спецзаказу
• Доступные значения потенциометра: 5KΩ или 10KΩ; другие значения по спецзаказу
• Модели с литой алюминиевой базой и крышками доступны (незащищённая крышка — серый чугун)

Типичные применения

• Гибочные станки
• Маркировщики коробок
• Тормоза
• Измельчители
• Очистные машины
• Системы закрытия
• Конвейерные системы
• Пресс-клещи
• Отрезные станки для труб
• Резчики
• Режущие машины
• Сверлильные станки
• Сверлильные столы
• Производственные цеха
• Машины для удаления наполнителя
• Складные машины
• Оборудование пищевой промышленности
• Системы формовки
• Шлифовальные станки
• Точильные машины
• Lacers
• Токарные станки
• Подъёмники
• Маркировочные системы
• Оборудование для перемещения материалов
• Микроскопы
• Системы управления запуском ракет
• Литьевые машины
• Nibbler
• Notcher
• Буровые установки
• Платформы
• Позиционеры
• Гончарные круги
• Тяговые устройства
• Пуансонное оборудование
• Системы перемотки
• Заклёпочные станки
• Рольные фрезы
• Фрезеры/маршрутизаторы
• Пилы
• Лесопилки
• Измельчители лома
• Оборудование для очистки канализации
• Ножницы
• Обувные машины
• Измельчители/шредеры
• Космические системы
• Прядильные машины
• Степлеры
• Хирургическое оборудование
• Столы
• Тестеры
• Роликовые резьбонарезные машины
• Резьбонарезные станки
• Машины для обрезки, формовки и бисерования
• Машины для бисерования и формовки
• Машины для формовки концов труб
• Устройства для расширения труб
• Токарно-фрезерные центры
• Токари
• Центры точения
• Поворотные столы
• Упаковочные и бандеролировочные машины
• Контроль напряжения
• Водяные пушки
• Сварочное оборудование
• Наматывающее оборудование
• Системы протяжки проволоки

Технические характеристики

• Модель: 500-A2HOX-10K
• Тип переключателя: Линейный, 2 Вт, 10KΩ
• Действие: Импульсное переменное управление
• Схема: DPDT (Form CC) с 2 вспомогательными контактами
• Ввод кабеля: 3/4"-14 NPT резьбовой ввод (стандарт)
• Материал корпуса: Чугун
• Щит: Сверхразмерный OX-щит (литой алюминий)
• Подключения: Припойные клеммы, клеммы быстрого подключения
• Электрическая нагрузка: 15 A, 125-250 VAC; 1/2 HP при 125-250 VAC
• Классификация корпуса: NEMA Тип 1,2,4,13; UL Тип 1,2,4,13; EN 60529 IP56 (IP68 по запросу)
• Отделка: окраска Alert Orange
• Крепление: три отверстия для жёсткого монтажа
• Опции: двойной ввод 1/2"-14 NPT, метрические размеры, альтернативные значения потенциометра (5K, 10K и другие по спецзаказу), база/крышки из литого алюминия
