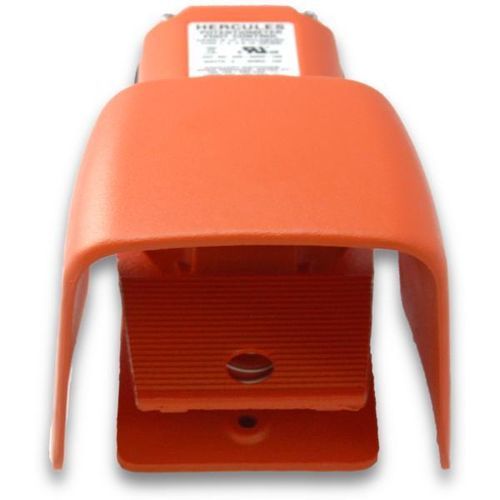

Управляющий педальный переключатель 500-A2HO-5K

тормозапотенциометрическиймеханический

Обзор продукта
Hercules 500-A2HO-5K — педальный (treadle) потенциометр мгновенного действия с линейным элементом 2 W, номиналом 5 кОм. Оснащён схемой DPDT с двумя вспомогательными контактами, бесшнуровым исполнением и увеличенным защитным щитком.

Техническая таблица
Модель: 500-A2HO-5K — Цена: $370.90
Тип переключателя: Линейный потенциометр, 2 W, 5 кОм
Действие: Мгновенное переменное управление (педаль поворачивает потенциометр от нуля до выбранного максимума)
Схемотехника: DPDT (Form CC) с 2 вспомогательными контактами; опционно до 3 SPDT переключателей
Ввод кабеля: Резьбовой ввод 3/4"-14 NPT
Цвет корпуса: Alert Orange
Материал корпуса: Чугун
Щиток: Увеличенный литой алюминиевый щиток
Подключения: Припаиваемые контакты или быстросъёмные клеммы
Электрические характеристики: 15 A, 125–250 VAC; 1/2 HP при 125–250 VAC

Корпус
NEMA Тип 1, 2, 4, 13; UL enclosure Тип 1, 2, 4, 13; степень защиты EN 60529; IP56 стандарт, IP68 по запросу

Назначение
Конструкция O-shield обеспечивает защиту от капель, пыли, воды и масла в суровых промышленных условиях

Особенности и преимущества

• Прочный литой металлический корпус обеспечивает массу и устойчивость, предотвращая скольжение при эксплуатации
• Неопреновая крышечная прокладка и уплотнительные кольца на оси; отдельный винт заземления
• Три монтажных отверстия для жёсткого крепления к полу или оборудованию
• Укажите максимальное сопротивление, необходимое для применения

Материалы

• Педаль и корпус изготовлены из чугуна для механической прочности
• Увеличенный литой алюминиевый щиток для дополнительной защиты
• Покраска в Alert Orange для видимости
• Стандартный одиночный ввод для труб 3/4"-14 NPT
• Разработан для работы с приводами переменной скорости; доступен в выбранных линейных значениях 2 W
• Педаль с пружинным возвратом возвращается в нормальное положение при снятии нагрузки; при нажатии педаль поворачивает потенциометр от нуля до выбранного максимума
• Опциональный вспомогательный контакт рассчитан на 15 A, 125–250 VAC; можно добавить до трёх SPDT переключателей и настроить их на срабатывание в любой точке хода педали

Применение

• Гибочные станки
• Маркировщики коробок
• Тормоза
• Измельчители
• Очистители
• Системы закрытия
• Конвейерные системы
• Пресс-клещи
• Отрезные станки для труб и трубок
• Резчики
• Режущие машины
• Сверлильные станки
• Сверлильные столы
• Изготовители
• Машины для удаления наполнителя
• Сгибочные машины
• Оборудование пищевой промышленности
• Формовочные системы
• Шлифовальные станки
• Точильные машины
• Швейные машины
• Токарные станки
• Подъёмники
• Системы маркировки
• Материалоперерабатывающее оборудование
• Микроскопы
• Системы управления запуском ракет
• Литьевые машины
• Нибблеры
• Резательные машины
• Буровые установки
• Платформы
• Позиционеры
• Гончарные круги
• Протяжные устройства
• Штамповочное оборудование
• Системы перемотки
• Заклёпочные станки
• Фрезерные роликовые пазорезы
• Фрезеры
• Пилы
• Лесопилки
• Шредеры для металлолома
• Оборудование для очистки канализации
• Ножницы
• Ботильоны
• Шредеры
• Космический шаттл
• Прядильные машины
• Степлеры
• Хирургическое оборудование
• Столы
• Тестеры
• Роликовые резьбонарезные машины
• Резьбонарезные машины
• Машины для обрезки, отбортовки и формовки
• Машины для формовки и вырубки
• Формующие машины для торцов труб
• Устройства для расширения труб
• Токарно-фрезерные центры
• Токари
• Токарные центры
• Поворотные столы
• Устройства связывания и упаковки
• Регулирование напряжения
• Водяные пушки
• Сварочные аппараты
• Оборудование для намотки
• Системы волочения проволоки

Технические характеристики

• Пример модели: 500-A2HO-5K
• Тип переключателя: Линейный потенциометр, 2 W
• Значения сопротивления: 5 000 Ω (5 kΩ) и 10 000 Ω доступны
• Действие: Мгновенное переменное управление; педаль поворачивает потенциометр от нуля до максимума
• Схемотехника: DPDT (Form CC) с 2 вспомогательными контактами; до 3 SPDT опционно
• Ввод кабеля: 3/4"-14 NPT (стандарт)
• Корпус: Чугун, окрашенный в Alert Orange
• Щиток: Увеличенный литой алюминиевый щиток
• Уплотнение: Неопреновая крышечная прокладка, O-кольца на оси, отдельный винт заземления
• Крепление: Три отверстия для жёсткого монтажа
• Подключения: Припаиваемые контакты или быстросъёмные клеммы
• Электрические характеристики: 15 A, 125–250 VAC; 1/2 HP при 125–250 VAC
• Класс корпуса: NEMA Тип 1, 2, 4, 13; IP56 (IP68 по запросу)
