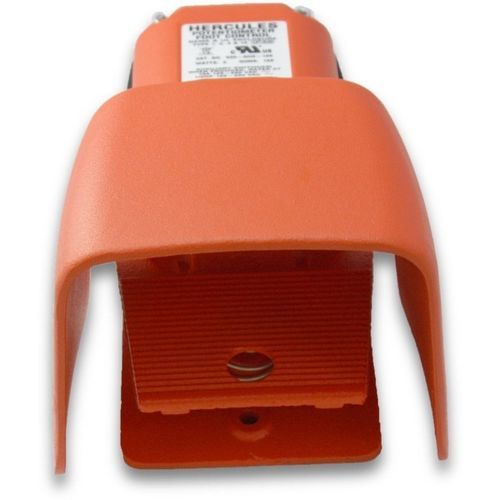

Управляющий педальный переключатель 500-AHO-10K

тормозаэлектрическийпотенциометрический

Краткое описание
Педальный потенциометр, герметичный против брызг, пыли, воды и масла. Без кабеля; предназначен для моментального регулируемого управления ногой.

Корпус
NEMA Тип 1, 2, 4, 13 • Корпус UL Тип 1, 2, 4, 13 • Степень защиты EN 60529 • IP56 (IP68 по запросу).

Назначение
Защита O Shield для механизма потенциометра и интерфейса оператора.

Особенности и преимущества

• Прочный педальный рычаг и корпус из чугуна обеспечивают устойчивость при эксплуатации
• Неопреновая крышка-уплотнение и уплотнительные кольца на валах привода, а также отдельный винт заземления для надежного уплотнения и заземления
• Три монтажных отверстия для жесткого крепления к полу или оборудованию
• Укажите требуемое максимальное сопротивление (доступны стандартные значения)

Материалы

• Педаль и корпус: чугун для прочности и долговечности
• Защищено увеличенным литым алюминиевым щитом
• Окраска в цвет Alert Orange
• Стандартный ввод трубки с резьбой 3/4-14 NPT
• Разработан для работы с приводами с регулированием скорости; доступен в выбранных линейных значениях 2 Вт
• При нажатии педали потенциометр поворачивается от нуля до выбранного максимального сопротивления; педаль с возвратной пружиной возвращается в исходное положение после снятия давления
• Опциональный вспомогательный контакт переключателя рассчитан на 15 A, 125–250 VAC; переключатель срабатывает в начале хода педали; до 3 SPDT переключателей можно добавить и отрегулировать

Опции

• Специальный двойной ввод 1/2-14 NPT и метрические размеры доступны для OEM по специальному заказу
• Стандартные значения потенциометра: 5 000 Ω или 10 000 Ω; другие значения по специальному заказу
• Модели с литой алюминиевой базой и крышками доступны (кроме незащищенной крышки, которая изготовлена из серого чугуна)

Применение

• Гибочные станки
• Маркировочные станки для коробок
• Тормоза
• Рубильники
• Очистители
• Системы закрытия
• Конвейерные системы
• Обжимные машины
• Отрезные машины для труб и трубок
• Резальные и раскройные машины
• Сверлильные станки и сверлильные столы
• Изготовители
• Машины для удаления наполнителя
• Фальцевальные машины
• Оборудование для переработки пищевых продуктов
• Формовочные системы
• Шлифовальные станки
• Пробивные машины
• Токарные станки
• Подъемники и платформы
• Маркировочные системы
• Системы обработки материалов
• Микроскопы
• Системы управления запуском ракет
• Формовочные машины
• Нибблеры
• Нотчеры
• Буровые установки
• Позиционеры
• Гончарные круги
• Тяговые устройства
• Штамповочное оборудование
• Системы перемотки
• Заклепочные станки
• Профилегибочные
• Фрезеры/роутеры
• Пилы и лесопильные заводы
• Измельчители металлолома
• Оборудование для очистки канализации
• Ножницы
• Обувные машины
• Шредеры
• Космическое применение (Space Shuttle)
• Центры токарной и фрезерной обработки
• Машины для связывания и упаковки
• Регулирование напряжения
• Водяные пушки
• Сварочные аппараты
• Намоточное оборудование
• Системы волочения проволоки

Детали продукта
500-AHO-10K
Тип переключателя: линейный, 2 Вт 10K ohm
Действие: моментальное переменное управление
Схемы: SPDT (Form C) с опцией 1 вспомогательного контакта
Ввод кабеля: 3/4-14 NPT резьбовой ввод (стандарт)
Цвет корпуса: оранжевый
Материал корпуса: чугун
Щит: увеличенный литой алюминиевый щит
Соединения переключателя: паяные клеммы и быстросъемные клеммы
Электрические характеристики: 15A, 125–250 VAC; 1/2 HP при 125–250 VAC

Технические характеристики

• Модель: 500-AHO-10K
• Тип переключателя: линейный, 2 Вт, 10K ohm
• Действие: моментальное переменное управление
• Схемы: вспомогательный контакт SPDT доступен (Form C)
• Ввод кабеля: 3/4-14 NPT резьбовой (стандарт)
• Цвет корпуса: оранжевый
• Материал корпуса: чугун
• Щит: увеличенный литой алюминиевый щит
• Соединения: паяная клемма и быстросъемная клемма
• Электрические характеристики: 15A, 125–250 VAC; 1/2 HP при 125–250 VAC
• Классы защиты: NEMA Тип 1, 2, 4, 13; IP56 (IP68 по запросу)
