Клеммная колодка на DIN-рейке DTB-X3E35
для установки на панельс винтовым соединениемизолированная

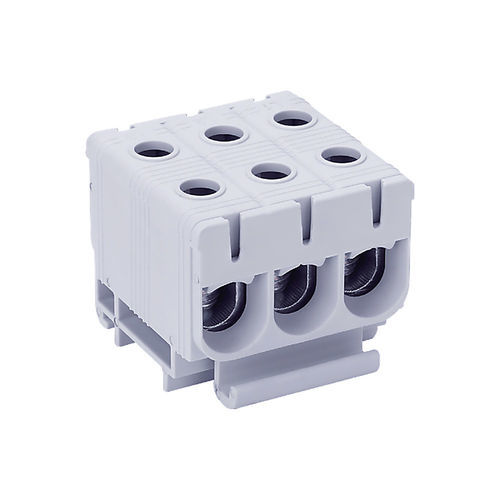

Клеммная колодка на DIN-рейке - DTB-X3E35 - Lettel - для установки на панель / с винтовым соединением / изолированная
Клеммная колодка на DIN-рейке - DTB-X3E35 - Lettel - для установки на панель / с винтовым соединением / изолированная
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Lettel

Характеристики

Монтаж
на DIN-рейке, для установки на панель
Соединение
с винтовым соединением
Другие характеристики
из меди, изолированная, трехфазовая
Количество полюсов
3 полюса
Поперечный разрез

МАКС.: 35 mm²
(0,05 in²)

МИН.: 2,5 mm²
(0 in²)

Ток

МАКС.: 135 A

МИН.: 120 A

Номинальное напряжение

1 000 V, 1 500 V

Описание

Описание
  • Трёхфазный 3-полюсный клеммный блок, предназначенный для централизации распределения энергии по трём фазам (L1 / L2 / L3) с медными или алюминиевыми проводниками, для сечений от 2,5 до 35 мм².


Электрические характеристики
  • Максимальный ток: 135 A (медь) / 120 A (алюминий).
  • Подключение: принимает проводники из меди (Cu) или алюминия (Al).
  • Диапазон сечений: 2,5–35 мм² с рекомендованными моментами затяжки:
    • 2,5–16 мм²: момент 3 Nm
    • 25–35 мм²: момент 6 Nm
  • Номинальное напряжение: 1000 V перем. / 1500 V пост.
  • Проводящая смазка в комплекте для обеспечения оптимального контакта.
  • Стандарт: соответствует EN60947-7-1.


Физические характеристики
  • Корпус: PA66 самозатухающий V0, съёмная крышка.
  • Токопроводящая часть: оловяненный алюминий.
  • Установка: DIN-рейка или накладной монтаж.
  • Количество полюсов: 3 (входы L1 / L2 / L3).
  • Выходов на полюс: 2.
  • Степень защиты: IP20.


Функции и применения
  • Обеспечивает компактное и сбалансированное распределение мощности по трём фазам, снижая число промежуточных соединений и повышая надёжность установки.
  • Типичные применения: трёхфазные распределительные шкафы, промышленные распределительные щиты и коммерческие установки, требующие сбалансированного и безопасного трёхфазного питания.


Рекомендации по эксплуатации
  • Выбор кабеля: использовать подходящие сечения (2,5–35 мм²) в меди или алюминии.
  • Наконечники: рекомендуется применение наконечников (феррул) для гибких проводников для обеспечения равномерного контакта.
  • Затяжка: применять рекомендованный момент в зависимости от сечения (3–6 Nm) для обеспечения надёжного соединения.
  • Монтаж: фиксировать на DIN-рейке или накладно в зависимости от архитектуры шкафа.
  • Организация кабельной разводки: правильно распределять проводники по трём полюсам для оптимального баланса.
  • Маркировка: чётко обозначать L1, L2 и L3 для упрощения эксплуатации и обслуживания.
  • Обслуживание: регулярно проверять затяжку и чистоту контактов.


Упаковка
  • Продаётся поштучно.
  • Коробка: 6 штук.
  • Гофрокороб: 198 штук.


Технические характеристики
  • Модель: DTB-X3E35
  • Максимальный ток: 135 A (Cu) / 120 A (Al)
  • Допускаемые сечения: 2,5–35 мм²
  • Моменты затяжки: 2,5–16 мм² = 3 Nm; 25–35 мм² = 6 Nm
  • Номинальное напряжение: 1000 V перем. / 1500 V пост.
  • Материалы: корпус PA66 V0; токопроводящая часть оловяненный алюминий
  • Монтаж: DIN-рейка или накладной
  • Число полюсов: 3
  • Выходов на полюс: 2
  • Степень защиты: IP20
  • Стандарт: EN60947-7-1
  • Комплектация: проводящая смазка в комплекте
