Клеммная колодка на DIN-рейке DTB-1E150x series

для установки на панельс винтовым соединениеммощности

Описание
1-полюсный клеммный блок на 2 кабеля для больших сечений проводников (медь или алюминий) от 35 до 150 мм². Максимальный ток: 320 A (Cu) / 290 A (Al). Соответствует EN60947-7-1. В комплекте проводящая паста для оптимизации контакта.

Электрические характеристики

• Максимальный ток: 320 A (Cu) / 290 A (Al)
• Совместимые проводники: медь (Cu) или алюминий (Al)
• Диапазон сечений: 35–150 мм²
• Крепление: винт с внутренним шестигранником
• Момент затяжки:
  • 20 Нм (35–95 мм²)
  • 30 Нм (120–150 мм²)
• Номинальное напряжение: 1000 V AC / 1500 V DC
• Проводящая паста: в комплекте
• Стандарт: соответствует EN60947-7-1

Физические характеристики

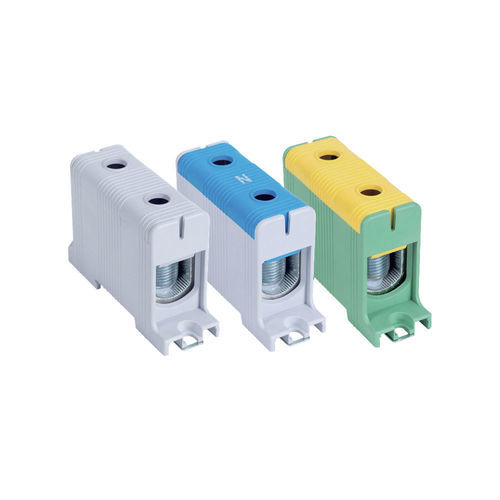

• Корпус: PA66 V0 самозатухающего исполнения, съемная крышка, доступен в 3 цветах для функциональной маркировки (светло-серый; светло-серый и синий; зеленый и желтый)
• Токопроводящая часть: луженый алюминий
• Крепление: DIN-рейка или накладной монтаж
• Количество полюсов: 1
• Количество кабелей: 2 на блок
• Степень защиты: IP20

Комплектация

• Продается поштучно
• Коробка: 5 штук
• Гофрокартон: 140 штук

Функции
Блок предназначен для присоединения проводников очень большого сечения, обеспечивает надежный электрический контакт между медными и алюминиевыми кабелями и высокую механическую прочность при больших нагрузках.

Применение

• Системы тяжелого распределения электроэнергии (главные щиты)
• Промышленные силовые шкафы
• Главные вводы, магистральные связи и распределение больших токов

Рекомендации по использованию

• Выбор кабеля: 35–150 мм², медь или алюминий
• Наконечники: обязательны для гибких проводников для обеспечения равномерного контакта
• Затяжка: применять 20–30 Нм в зависимости от сечения проводника
• Монтаж: закрепить на DIN-рейке или накладным способом в зависимости от конструкции шкафа
• Маркировка: использовать цвета корпуса для идентификации фаза, ноль и земля
• Обслуживание: регулярно проверять затяжку и чистоту контактов

Варианты и коды заказа

• DTB-1E150 — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 мм² — Цвет: светло-серый — in stock
• DTB-1E150B — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 мм² — Цвет: светло-серый / синий — in stock
• DTB-1E150D — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 мм² — Цвет: зеленый / желтый — in stock

Технические характеристики

• Максимальный ток: 320 A (Cu) / 290 A (Al)
• Сечение проводников: 35–150 мм²
• Номинальное напряжение: 1000 V AC / 1500 V DC
• Токопроводящая часть: луженый алюминий
• Корпус: PA66 V0, съемная крышка
• Крепление: винт с внутренним шестигранником, 20–30 Нм в зависимости от сечения
• Монтаж: DIN-рейка или накладной монтаж
• Степень защиты: IP20
