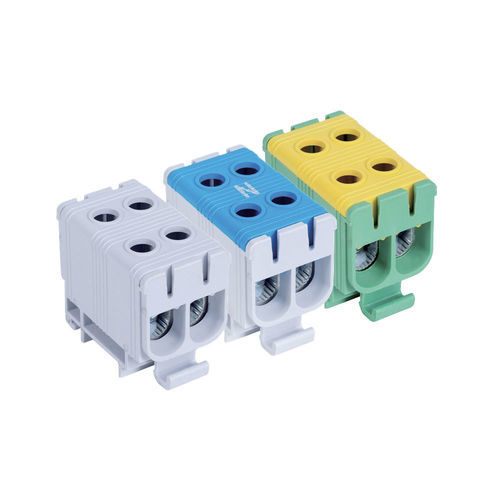

Клеммная колодка на DIN-рейке DTB-2E50x series

для установки на панельс винтовым соединениеммощности

Описание
1-полюсный клеммный блок DTB-2E50 предназначен для соединения медных и алюминиевых проводников сечением до 50 мм². Повышенная токопроводящая способность обеспечивает надёжное распределение средних по мощности цепей в распределительных щитах и промышленных установках.

Характеристики

• Электрические:
  • Максимальный ток: 160 A (медь) / 145 A (алюминий)
  • Совместимые проводники: медь (Cu) и алюминий (Al)
  • Диапазон сечений: медь 2,5–50 мм²; алюминий 6–50 мм²
  • Момент затяжки по сечению: 2,5–4 мм² → 4 Нм; 6–50 мм² → 12 Нм
  • Номинальное напряжение: 1000 V AC / 1500 V DC
  • Проводящая смазка: в комплекте для оптимизации контакта
  • Стандарт: соответствует EN60947-7-1
• Физические:
  • Корпус: PA66 самозатухающий V0, съёмная крышка
  • Цветовая маркировка: светло-серый (фаза/общая), светло-серый и синий (нейтраль N), зелёный/жёлтый (земля PE)
  • Токопроводящая часть: лужёный алюминий
  • Крепление: DIN-рейка или накладной монтаж
  • Количество полюсов: 1
  • Количество проводов: 4 на блок
  • Степень защиты: IP20
• Упаковка:
  • Продаётся поштучно
  • Коробка: 14 шт.
  • Гофрокороб: 308 шт.

Функции и применения

• Функция: обеспечивает соединение нескольких цепей в одной точке, гарантируя механическое удержание и оптимальную проводимость между медью и алюминием.
• Применения: распределительные щиты среднего уровня, промышленные и коммерческие установки, требующие надёжного распределения средних по мощности цепей.
• Рекомендации по использованию: соблюдать диапазоны сечений для меди и алюминия, использовать наконечники для гибких проводов, применять указанный момент затяжки, монтировать на DIN-рейку или накладно и использовать цветовую маркировку для идентификации цепей. Регулярно проверять затяжку и чистоту контактов.

Варианты и коды заказа
Код заказа | Основной ток | Сечение кабеля | Цвет | Наличие
DTB-2E50 | Cu: 160 A / Al: 145 A | Cu: 2,5–50 мм² / Al: 6–50 мм² | Светло-серый | instock
DTB-2E50B | Cu: 160 A / Al: 145 A | Cu: 2,5–50 мм² / Al: 6–50 мм² | Светло-серый / синий | instock
DTB-2E50D | Cu: 160 A / Al: 145 A | Cu: 2,5–50 мм² / Al: 6–50 мм² | Зелёный / жёлтый | instock

Доступные документы
Лист данных по серии клеммных блоков (технический документ, PDF) доступен в разделе загрузок продукта.

Характеристики / технические спецификации

• Ток: 160 A (Cu) / 145 A (Al)
• Совместимые соединения: медь 2,5–50 мм²; алюминий 6–50 мм²
• Момент затяжки: 2,5–4 мм² = 4 Нм; 6–50 мм² = 12 Нм
• Номинальное напряжение: 1000 V AC / 1500 V DC
• Материалы: корпус PA66 V0; токопроводящая часть лужёный алюминий
• Крепление: DIN-рейка или накладной монтаж
• Количество полюсов: 1; Количество проводов: 4
• Степень защиты: IP20
• Стандарт: EN60947-7-1
