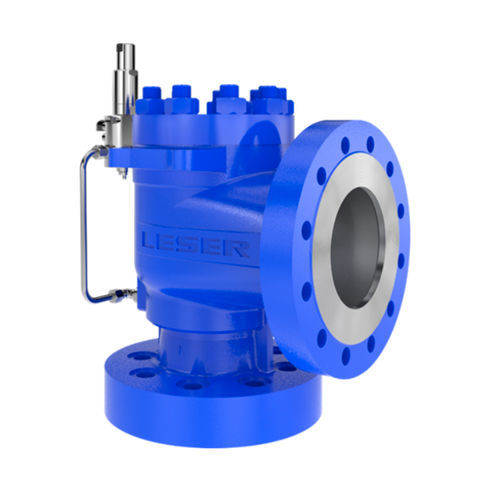

Управляемый предохранительный клапан 811

Soluções para alta eficiência da planta Válvulas de Segurança Piloto-Operada -A maior capacidade de alívio entre todas as Séries -Estanqueidade até a pressão de ajuste -Pressão de trabalho até 96% da pressão de ajuste -Contra pressão até 70% dos pressão de ajuste -Preventor de refluxo integrado como um componente padrão -A tubulação integrada previne danos e congelamento -Sistema Pneumático Auxiliar Equipamento que permite as seguintes características em uma válvula de segurança: -Estanqueidade até pressão de ajuste -Pressão de trabalho até 97% da pressão de ajuste -Baixa perda fluido devido ao curto tempo de abertura -Teste funcional e válvula de ajuste possíveis durante a operação -Adequado para todas as temperaturas Техническая спецификация Тип 811 Орифиса Стандарт API, а также дополнительная орифиса: 1 D 2 - 8 T 10 / 1 G 2 - 8 T+ 10 Фактический диаметр орифисы d₀ 11 мм - 190 мм | 0,433 in - 7,087 in Фактическая площадь орифисы A₀ 95 мм² - 25 446,9 мм² | 0,147 in² - 39,443 in² Класс давления на входе PN 10 - PN 250 | CL150 - CL1500 Температура (в соответствии с DIN EN) от -45°C до +200°C (спец. исполнение: от -162°C до 300°C) | -49°F до +392°F (спец. исполнение: от -259,6°F до +572°F) Температура (согл. ASME) от -45°C до +200°C (спец. исполнение: от -162°C до 300°C) | -49°F до +392°F (спец. исполнение: от -259,6°F до +572°F) Материал корпуса 1.0619, 1.4408 (спец. исполнение: высоколегированный сплав) | SA 216 WCB, SA 351 CF8M, SA 352 LCB (спец. исполнение: высоколегированный сплав) Присоединение клапана фланец по DIN EN 1092 или по ASME B 16.5 или по JIS 2220. Тип нагрузки управление рабочей средой
