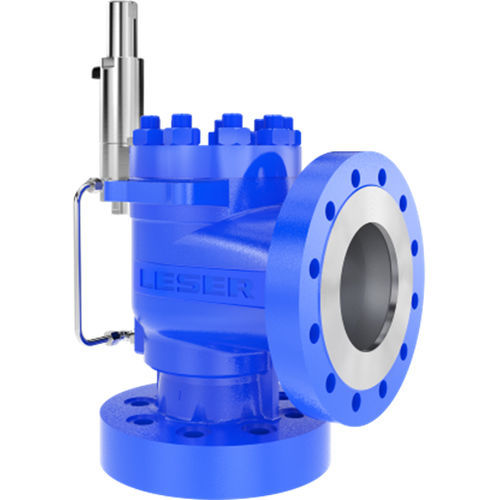

Управляемый предохранительный клапан 821

стандартныйс фланцем

Решения для высокой эффективности производства Предохранительные клапаны с пилотным управлением -Наивысшая из всех серий пропускная способность при продувке -Герметичность вплоть до установочного давления (set pressure) -Рабочее давление до 96% от установочного давления -Противодавление до 70% от установочного давления -Интегрированный обратный клапан в базовой комплектации -Каналы между пилотом и камерой давления ("куполом") основного клапана -интегрированы в его крышку для защиты от обмерзания и механических повреждений Управляемая Система Сброса (УСС) среды при избыточном давлении обеспечивает следующие характеристики предохранительного клапана: -Герметичность вплоть до установочного давления (set pressure) -Рабочее давление до 97% от установочного давления -Низкие потери среды из-за короткого времени открытия/срабатывания -Функциональная проверка и регулировка клапана возможны в процессе работы защищаемой установки -Подходит для всех температур среды Техническая спецификация Тип 821 Орифиса Стандарт API, а также дополнительная орифиса: 1 D 2 - 8 T 10 / 1 G 2 - 8 T+ 10 Фактический диаметр орифисы d₀ 11 мм - 180 мм | 0,433 in - 7,087 in Фактическая площадь орифисы A₀ 95 мм² - 25 446,9 мм² | 0,147 in² - 39,443 in² Класс давления на входе PN 10 - PN 250 | CL150 - CL1500 Температура (в соответствии с DIN EN) от -45°C до +200°C (спец. исполнение: от -162°C до +300°C) | -49°F до +392°F (спец. исполнение: от -259,6°F до +572°F) Температура (согл. ASME) от -45°C до +200°C (спец. исполнение: от -162°C до +300°C) | -49°F до +392°F (спец. исполнение: от -259,6°F до +572°F)
