Предохранительный клапан для газа 814

для химической промышленностииз нержавеющей сталииз стали

Описание продукта

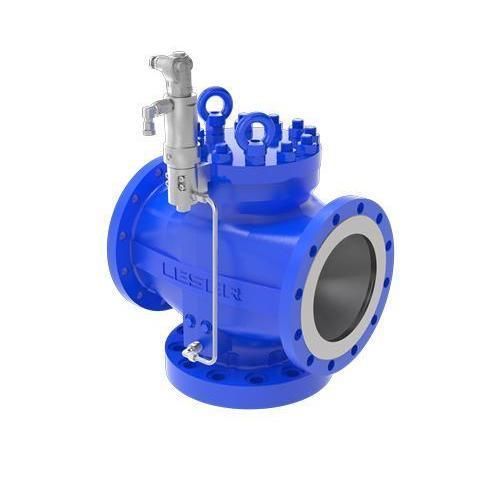

Пилотный предохранительный клапан Type 814 (Pop Action) открывается резко для сброса избыточного давления и рассчитан на компенсацию больших реактивных сил. Имеет два противоположных выхода, подходит для газовых применений в соответствии с промышленными стандартами.

Ключевые особенности

• Пилотный предохранительный клапан с pop-action
• Два противоположных выхода для уравновешивания реактивных сил
• Применим для газовых сред; пример допуска: ASME UV (США)
• Варианты уплотнения седла: O-ring, металлическое, уплотнительная пластина

Области применения и отрасли

• Нефтегазовая отрасль
• Нефтехимия
• Технические газы

Оптимальное решение для

• Защиты газов и газовых систем
• Работы до 96% от уставного давления
• Работы с большими реактивными силами

Технические характеристики Type 814
Уставное давление (CE): 2,5 - 102,1 бар | 36,0 - 1480,0 psig
Уставное давление (ASME): 2,5 - 102,1 бар | 36,0 - 1480,0 psig
Диапазон температур (CE/ASME): -162 до 300 °C | -260 до 572 °F
Пропускная способность: Orifice P+ - T+
Соединения DIN EN 1092: DN 100 - DN 200
Соединения ASME B16.5: NPS 4 до NPS 8
Класс фланца входа DIN EN 1092: PN 10 - PN 100
Класс фланца входа ASME B16.5: Class 150 - Class 600
Материал корпуса: 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Наименьший диаметр потока d₀: 95 - 180 мм | 3,74 - 7,087 in
Наименьшая площадь потока A₀: 7088 - 25446,9 mm² | 10,986 - 39,443 in²
Уплотнение седла: O-ring, металлическое, уплотнительная пластина

Характеристики / технические спецификации

• Уставное давление (CE/ASME): 2,5 - 102,1 бар (36,0 - 1480,0 psig)
• Диапазон температур: -162 до 300 °C (-260 до 572 °F)
• Соединения: DN 100 - DN 200 (DIN EN 1092); NPS 4 - NPS 8 (ASME B16.5)
• Классы фланцев: PN 10 - PN 100 (DIN); Class 150 - Class 600 (ASME)
• Материалы корпуса: 1.0619, 1.4408; SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
• Диаметр отверстия d₀: 95 - 180 мм
• Площадь отверстия A₀: 7088 - 25446,9 mm²
• Варианты уплотнения седла: O-ring, металлическое, уплотнительная пластина
