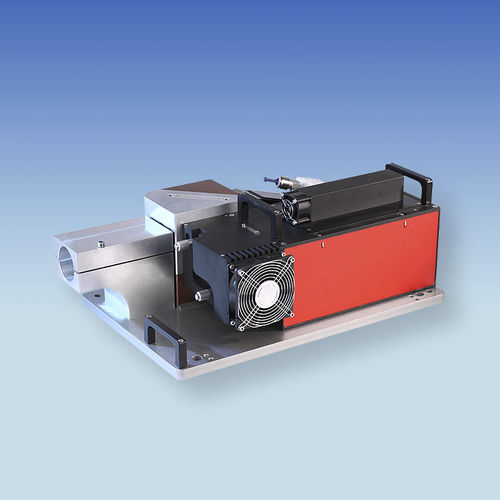

Прибор для измерения радиус HP-LQM

лазерныйCCDлучевой

Прибор PRIMES HighPower-LaserQualityMonitor (HP-LQM) быстро и автоматически характеризует параметры луча источника излучения. Измерительная система компактна, легко выравнивается и может быть индивидуально расширена. Определение распространения пучка, анализ неисправностей С помощью HP-LQM компания PRIMES предлагает интегрированное решение для быстрого и простого анализа свойств пучка источника излучения. В сочетании с коллиматором, предлагаемым компанией PRIMES, измерительная система определяет распространение пучка волоконных лазеров и источников пучка с волоконным наведением. Детальная характеристика волоконно-оптических лазерных источников в отношении качества луча, расходимости, направления луча и мощности обычно не может быть выполнена без значительных усилий и использования нескольких установок. HP-LQM с коллиматором коллимирует лазерный пучок, расходящийся из волокна, уменьшает мощность в двух адаптированных аттенюаторах с водяным охлаждением и направляет измерительный пучок в LQM. В сочетании с PowerLossMonitor мощность облученного лазера может быть измерена параллельно через мощность лазера, выведенную на аттенюаторы, и результирующее повышение температуры в охлаждающей среде. Оптика, установленная в апертуре HP-LQM, фокусирует входящий коллимированный пучок в приборе. Сфокусированный пучок отображается в увеличенном виде на ПЗС-чипе через несколько встроенных аттенюаторов и объектив. По измеренному таким образом двумерному распределению плотности мощности программное обеспечение LaserDiagnosticsSoftware определяет радиус, положение и ориентацию луча.
