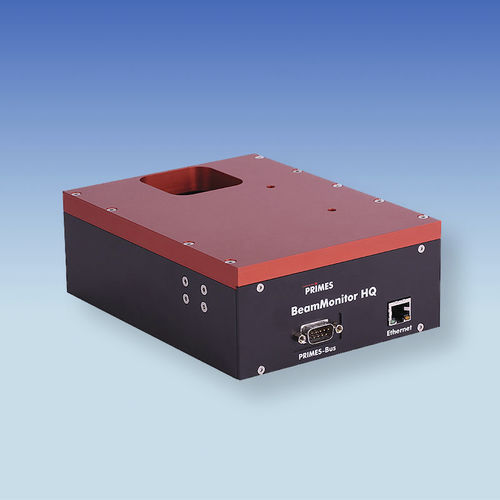

Механический прибор для измерения BM-HQ

лазерныйлучевойсканирующий

Эта эталонная система для диагностики сырого луча CO2-лазеров успешно используется уже несколько лет. Фактически, PRIMES BeamMonitor-HighQuality (BM-HQ) заменяет типичные ожоги из плексигласа, используемые для определения профиля луча или симметрии луча. Диагностический прибор обеспечивает быстрое измерение с высокой точностью. Это гарантируется детектором с высоким динамическим диапазоном. BM-HQ - идеальный прибор для анализа лазерного луча. Механическая система сканирования измеряет плотность мощности коллимированных лазерных пучков на полной мощности. Благодаря компактной конструкции и небольшому весу BM-HQ идеально подходит для интеграции в системы обработки материалов и для использования в сервисном обслуживании. Лазерный луч сканируется точка за точкой с помощью вращающегося измерительного наконечника. Крепление зеркала также перемещается линейно для сканирования всего профиля луча. Таким образом, часть луча отклоняется и направляется на детектор в каждом случае. Входящий сигнал оцифровывается и передается в блок оценки. 14-битный АЦП и разрешение до 256 x 128 пикселей позволяют точно анализировать даже небольшие возмущения в необработанном пучке. Прибор был разработан для использования в жестких условиях промышленного производства и может быть адаптирован к любой пространственной ориентации. Программное обеспечение имеет следующие стандартные функции: - Измерения: Одиночные, последовательные измерения (мониторная работа) и измерение хронологического развития (линейное сканирование) - Отображения: Изометрия, ложные цвета, контурные линии и отображение числовых результатов - Сохранение данных в файлах формата *.foc или ASCII Во время измерения весь пучок выходит из BeamMonitor и должен быть поглощен как можно полнее.
