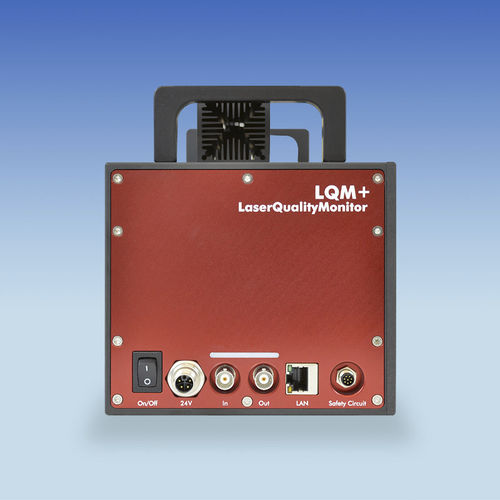

Оптический прибор для измерения LQM+

NIRCCDлучевой

PRIMES LaserQualityMonitor LQM+ быстро и автоматически характеризует параметры луча источника излучения. Измерительная система компактна, легко выравнивается и может быть расширена в соответствии с индивидуальными требованиями. Определяйте распространение луча, анализируйте неисправности С помощью LQM+ компания PRIMES предлагает интегрированное решение для быстрого и простого анализа свойств пучка источника излучения. С помощью этой измерительной системы можно охарактеризовать и сертифицировать распространение пучка лазеров от УФ до БИК диапазона. Кроме того, можно легко проанализировать ошибки в оптической структуре резонаторов систем формирования лучевых изображений. Характеристика коллимированного лазерного пучка с длиной Рэлея, которая обычно составляет десять метров, требует значительных измерительных усилий из-за очень большого диапазона измерений от трех до шести длин Рэлея. Такая форма измерения обычно невозможна по причине ограниченности пространства. По этой причине ISO 11146 рекомендует в качестве альтернативы измерять каустику, создаваемую фокусировкой, чтобы определить показатель дифракции M2. LQM+ генерирует эту внутреннюю каустику прибора путем фокусировки облученного коллимированного лазерного пучка. Сфокусированный пучок отображается в увеличенном виде на ПЗС-чипе через несколько встроенных аттенюаторов и линзу. По измеренному таким образом двумерному распределению плотности мощности программное обеспечение LaserDiagnoseSoftware (LDS) определяет радиус, положение и ориентацию пучка. С помощью процедур этой измерительной системы и повторения измерений в различных положениях устройства определяются все параметры, необходимые для описания искусственной каустики.
