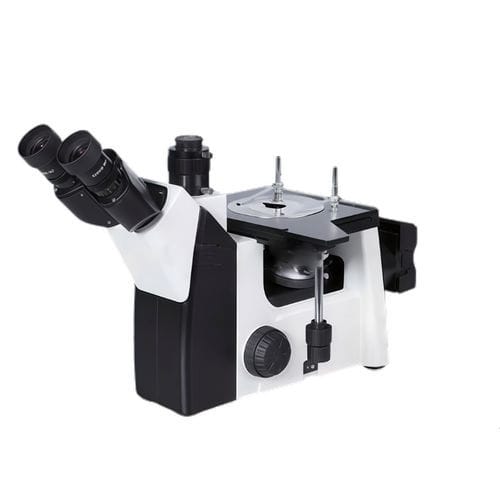

Металлографический микроскоп WY-C

для исследованийметаллографическийдля образовательных целей

Описание продукта
WY-C — инвертированный металлографический микроскоп, оснащённый профессиональными план-апохроматическими объективами с большим рабочим расстоянием и план-окулярами, обеспечивающий высокое разрешение, высокий контраст и комфортное наблюдение. Устройство сочетает надёжную механическую конструкцию с превосходной оптической производительностью. В сочетании с фото- и видеокомпонентами WY-C поддерживает захват и сохранение изображений и может быть интегрирован с ПК и профессиональным программным обеспечением для металлографического анализа для детального анализа изображений. Прост в эксплуатации, комплектуется полным набором аксессуаров; подходит для преподавания, научных исследований, инспекции полупроводниковых пластин, минералогического анализа и прецизионных измерений.

Технические характеристики
Оптическая система: система конечного изображения с коррекцией хроматических аберраций
Наблюдательная трубка: шарнирная триокулярная головка, наклон 45°, двусторонняя регулировка ±5 диоптрий; межзрачковое расстояние 54–75 мм; фиксированное отношение распределения луча бинокуляр:триокуляр 80%:20%
Окуляры: высокоцентровые широкоугольные план-окуляры PL10X/18mm; WF15X/13; WF20X/10mm
Металлографические объективы: план-апохроматические объективы с большим рабочим расстоянием: 5×, 10×, 20×, 50×, 100×
Конвертер: внутреннее позиционирование, 4-позиционный и 5-позиционный револьверы
Механизм фокусировки: коаксиальный грубо-тонкий механизм в низкой позиции; грубая подача 38 мм за оборот; точность тонкой настройки 2 µm; механизм регулировки натяжения
Столик: трёхступенчатый механический трансляционный столик; платформа 180 × 155 мм; ход 75 × 40 мм; металлическая столешница с центральным отверстием φ12 мм; управление правой/левой рукой
Система освещения: отражающая Кёлеровская подсветка с переменной диафрагмой и центрируемой полевой диафрагмой; адаптивное напряжение 90–240V; стандартная галогенная лампа 6V 30W (опционально 3W LED); непрерывная регулировка яркости
Поляризационное устройство: поляризатор и анализатор съёмные; держатель анализатора поворачивается на 360°
Фотоустановка: удлинительная труба с PK-креплением; 3.2× фотookуляр
Устройство для визуализации: адаптер для камер C-mount 0.5X/1.0X
Программное обеспечение: профессиональное ПО для металлографического анализа

Особенности / технические данные

• Профессиональные металлографические объективы и план-окуляры для высокого разрешения и отличного качества изображения
• Инвертированная металлографическая конфигурация с надёжной механикой и простотой использования
• Шарнирная 45° триокулярная головка с регулировкой ±5 диоптрий и межзрачковым расстоянием 54–75 мм
• Доступны несколько высокоцентровых широкоугольных окуляров (PL10X/18mm, WF15X/13, WF20X/10mm)
• План-апохроматические объективы с большим рабочим расстоянием в диапазоне 5×–100×
• Внутреннее позиционирование 4- и 5-позиционных револьверов для быстрого и воспроизводимого переключения объективов
• Коаксиальный низкопозиционный грубый/тонкий привод, грубый ход 38 мм/об, точность тонкой настройки 2 µm, регулировка натяжения
• Трёхступенчатый механический столик, ход 75 × 40 мм, платформа 180 × 155 мм, центральное отверстие φ12 мм
• Отражающая Кёлеровская подсветка, 90–240V, стандарт 6V30W галоген или опция 3W LED, плавная регулировка яркости
• Съёмные поляризационные компоненты; держатель анализатора вращается на 360°
• Поддержка фотосъёмки и видеосъёмки (PK-крепление, 3.2× фотookуляр, адаптер C-mount 0.5X/1.0X)
• Комплектуется профессиональным ПО для металлографического анализа для захвата, хранения и анализа изображений
