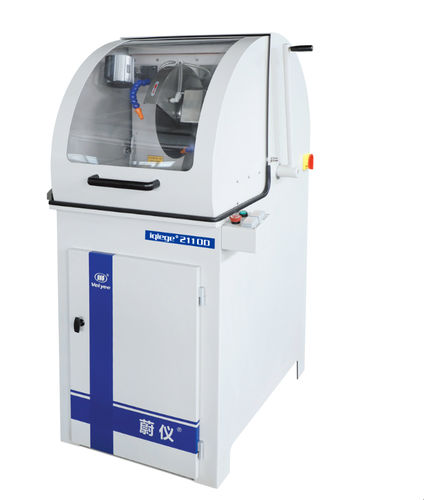

Станок для резки с вращающейся пластиной iqiege® 2110D

для металладля трубметаллографический

I. Обзор
iqiege® 2110D — крупная вертикальная металлографическая отрезная машина, разработанная в соответствии с принципами безопасности и охраны окружающей среды. Предназначена для резки образцов из металлов, пород, керамики и других неметаллических материалов для подготовки проб к металлографическому и петрографическому микроструктурному анализу. Машина объединяет системы резки, охлаждения, освещения и очистки/удаления стружки и подходит для подготовки лабораторных образцов.

II. Конструкция
Установка состоит из системы резки, системы охлаждения, системы освещения и системы очистки/удаления стружки. Верхняя часть закрыта откидным защитным кожухом с большим смотровым окном и ярким освещением для контроля процесса резки. С правой стороны установлен ручной качающийся рычаг резания для удобства обработки крупных деталей. Рифленый рабочий стол из чугуна в сочетании с тисками фиксирует нестандартные заготовки. Резервуар охлаждающей жидкости расположен в основании и оснащён фильтрующей сеткой для сбора стружки. Системы безопасности включают портальный концевой выключатель и взрывозащищённый кожух.

III. Основные технические характеристики
Электропитание: Трёхфазное 380V/50Hz
Параметры режущего диска: Φ350×2,5×32 mm
Скорость вращения: 2 300 rpm
Размеры рабочего стола: 400 mm × 320 mm
Максимальный диаметр реза: Φ110 mm
Потребляемая мощность: 4,4 kW
Мощность режущего мотора: 4 kW
Габариты (Ш×Г×В): 1050 mm × 1050 mm × 1660 mm
Масса нетто: 400 kg

Характеристики / Технические данные

• Модель: iqiege® 2110D
• Применение: Резка образцов из металлов, пород, керамики и других неметаллических материалов для металлографического и петрографического анализа
• Размер режущего диска: Φ350×2,5×32 mm
• Максимальный диаметр реза: Φ110 mm
• Скорость вращения: 2 300 rpm
• Потребляемая мощность: 4,4 kW; Мощность режущего мотора: 4 kW
• Размеры рабочего стола: 400 mm × 320 mm
• Габариты (Ш×Г×В): 1050 mm × 1050 mm × 1660 mm
• Масса нетто: 400 kg
• Корпус: Чугунный каркас для стабильной опоры
• Безопасность: Портальный концевой выключатель и взрывозащищённый кожух
• Охлаждение и удаление стружки: Резервуар с фильтром, магнитный сепаратор и специализированная охлаждающая жидкость
• Управление: Ручной качающийся механизм резки с рычагом справа
• Наблюдение и освещение: Большое смотровое окно и яркое освещение
• Рабочий стол: Рифлёный чугунный стол с тисками для фиксации нестандартных заготовок
