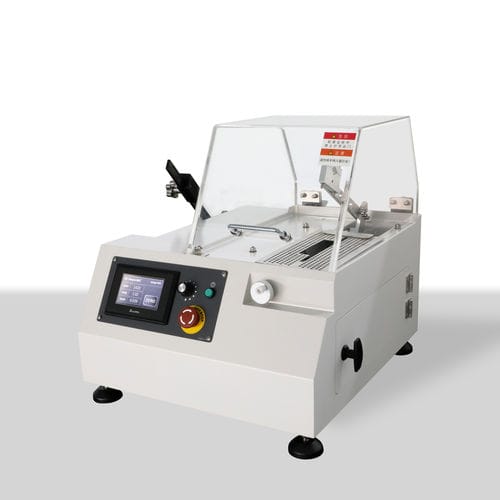

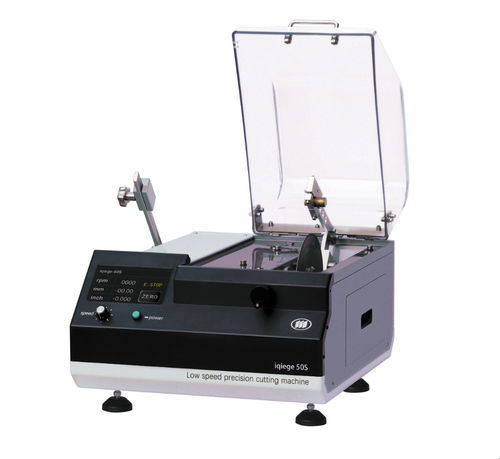

Станок для резки с вращающейся пластиной iqiege®50S

для дискадля лабораторийс ручной загрузкой

Обзор
Низкоскоростная прецизионная режущая машина iqiege®50S использует управление бестщеточным двигателем постоянного тока, обладает компактной конструкцией, надёжной работой и высокой помехоустойчивостью. Предназначена для точной резки различных материалов, особенно хрупких синтетических кристаллов высокой ценности. Оборудование комплектуется одной стандартной зажимной приспособой (одиночное зажатие) и пятью специализированными приспособлениями для оптимального углового позиционирования. Наличие концевого выключателя позволяет осуществлять работу без присмотра; шпиндель обеспечивает высокую точность вращения, широкий диапазон регулировки скорости и тонкую настройку горизонтальной подачи. По завершении реза предусмотрено автоматическое отключение. Дополнительно доступна опция платформы для продольной резки.

Основные технические параметры
Максимальная пропускная способность реза: Ø50 мм
Скорость шпинделя: 150–2 000 об/мин (плавная регулировка)
Номинальный момент: 5,8 N·m
Мощность резки шпинделя: 0,12 кВт
Точность перемещения по оси X: 0,01 мм
Ход по оси X: 40 мм
Режущий диск: внешний Ø 127–177 мм (макс. 200 мм); внутренний Ø 12,7 или 25,4 мм; диаметр цанги 50 мм
Давление реза: нагрузка на рычаг 0–700 г
Способ резки: рубящий/ударный метод с функцией автоматической остановки по завершении реза
Объём бака для воды: 1 л
Питание: 220 В (110 В по запросу)
Габариты: 595 × 630 × 535 мм
Масса нетто: 45 кг
Опциональные аксессуары: платформа для резки

Схема приспособлений
На странице продукта приведена схема приспособлений для справки, демонстрирующая стандартную приспособу (одиночное зажатие) и пять специализированных приспособлений для позиционирования заготовок.

Особенности / технические характеристики

• Привод и управление: бесщёточное управление двигателем постоянного тока для стабильной прецизионной резки на низкой скорости.
• Область применения: подходит для точной резки различных материалов, особенно хрупких синтетических кристаллов.
• Комплектация приспособлений: 1 стандартное приспособление (одиночное зажатие) + 5 специализированных приспособлений для точного углового позиционирования.
• Автоматизация: концевой выключатель для работы без присмотра; автоматическое отключение после завершения реза.
• Характеристики шпинделя: высокая точность вращения, плавная регулировка скорости (150–2 000 об/мин) и тонкая настройка горизонтальной подачи.
• Совместимость дисков: Ø внеш. 127–177 мм (макс. 200 мм); Ø внутр. 12,7 или 25,4 мм; цанга Ø50 мм.
• Подача и давление: ход по оси X 40 мм, точность 0,01 мм; давление реза нагрузка на рычаг 0–700 г.
• Конструкция и габариты: 595 × 630 × 535 мм, масса нетто 45 кг; бак для воды 1 л.
• Варианты питания: стандарт 220 В (110 В по запросу).
• Опциональное оборудование: платформа для продольной резки.
